| Nome: | Encoder lineare con scala in vetro | Parola chiave: | Encoder lineare laser |
|---|---|---|---|
| Applicazione: | Fresatura, Tornio, Smerigliatrice, Foratura | voltaggio: | 110 V - 220 V |
| Le lingue: | 20 scelte | Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Peso lordo: | 3 Kg | Segnale di uscita: | TTL |
| Evidenziare: |
Encoder lineare con scala in vetro da 0,1 µm,Encoder lineare per fresatura di vetro,Scala lineare Dro da 0,1 µm |
||
Encoder lineare scala lineare per foratura fresatura tornio smerigliatrice con sistema di lettura digitale
introduzione al prodotto

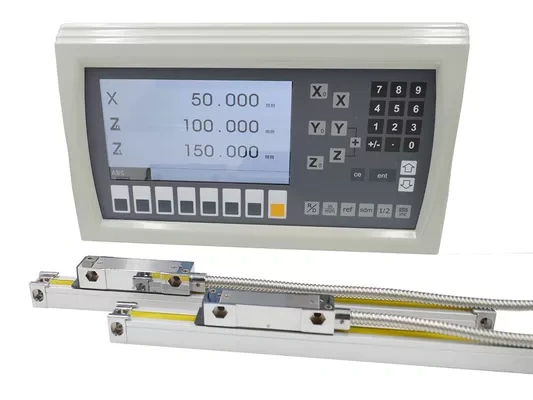

ES-14B LCD è un sistema di lettura digitale tutto in uno di Easson. Si tratta di un pratico display digitale per encoder lineare ottico multifunzionale applicato a varietà di macchine utensili come fresatrici, tornii, rettificatrici, alesatrici ecc.
Coordinando con scala encoder lineare S , Lettura serie ES S può visualizzare con precisione il valore dello spostamento e ottenere una macchina NC/CNC.
Non puoi permetterti di perderlo se stai cercando un prodotto affidabile, efficiente ed economico Dispositivo di lettura digitale .
Parametro dei prodotti
| Centratura (1/2) |
| Display metrico/pollici (mm/pollici) |
| Assoluto/incrementale (ABS/INC) |
| Spegnimento Memoria (30 dati secondari) |
| 199 sottodato |
| Memoria di riferimento (REF) |
| Zero |
| Diametro del cerchio primitivo (PCD) |
| Posizionamento dei fori nella linea (LHOLE) |
| Semplice funzione "R". |
| Funzione "R" fluida |
| Compensazione dell'errore lineare |
| Compensazione degli errori non lineari |
| Funzione INCL |
| Visualizzazione della velocità dell'asse |

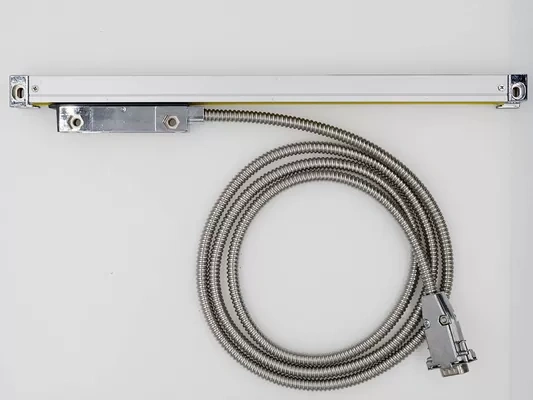

Encoder lineare ottico | Scala lineare | Scala in vetro ottico
Sistema di misurazione ottica avanzato
L'importante differenza tra la scala lineare VS e l'encoder lineare ottico incrementale dell'attuale mercato cinese continentale è il supporto di scorrimento, la scala VS utilizza un design a cinque cuscinetti e sei molle per il trasduttore lineare a reticolo ottico, un sistema di staffe di supporto più affidabile, specialmente in scale di dimensioni lunghe come il lungo tornio. La precisione è molto migliore rispetto alla scala lunga della serie GS20.
Specifiche della scala dell'encoder lineare ottico

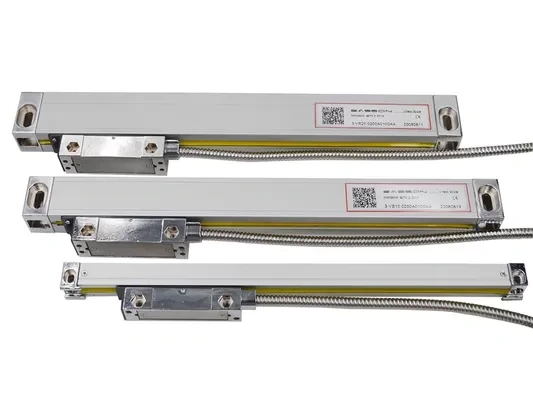

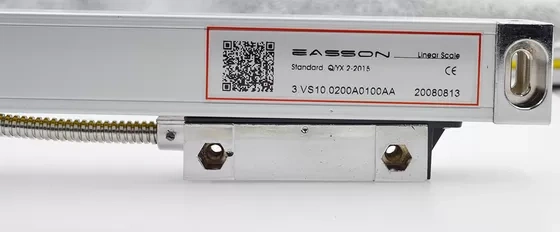

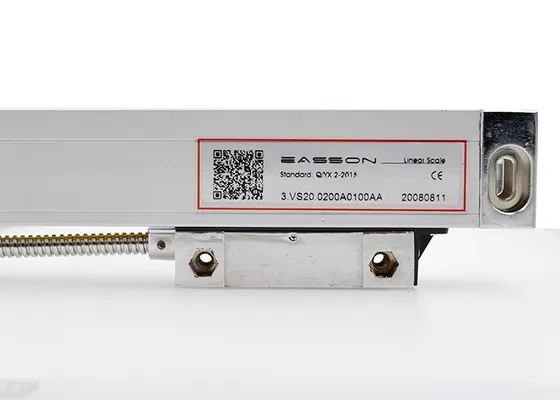

| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Norma di misurazione | Scala del reticolo in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione dello schermo | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misurazione | 50-1200mm | Ogni 50 mm | Non disponibile | ||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
VS1 0/ VS1 1/ VS1 2/ VS1 Serie 3
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Calibrazione laser al 100%.
Tutte le righe lineari Easson sono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione della misurazione sia conforme al 100% alle specifiche.
