| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | GS90 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 2000 pezzi al mese |

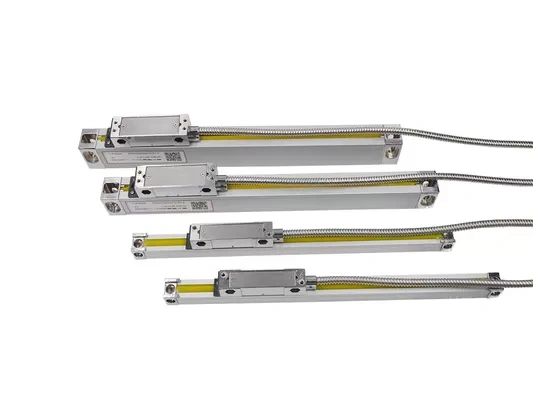

Micro scala encoder lineare per micro fresatrici e torni

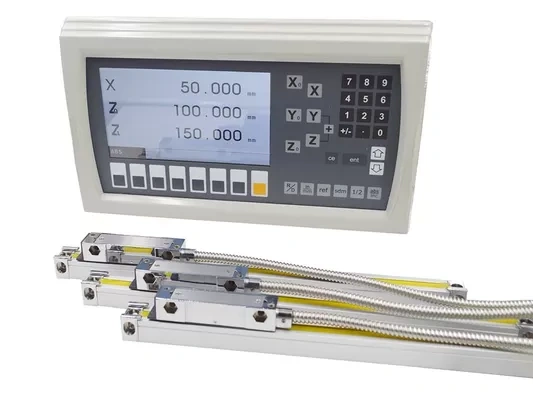

I righelli per reticoli lineari vengono utilizzati insieme in varie macchine con sistema di lettura digitale, che viene spesso utilizzato per rilevare le coordinate dell'utensile e del pezzo in lavorazione, per osservare e tracciare l'errore di taglio, al fine di svolgere un ruolo nella compensazione dell'errore di movimento.
Sistema di misurazione ottica avanzato
Le bilance della serie GS del supporto diapositiva utilizzano un design a cinque cuscinetti per il trasduttore lineare a reticolo ottico che si è dimostrato il design di sistema più affidabile sul mercato odierno.
Labbro di tenuta
Le guarnizioni in plastica delle bilance della serie GS utilizzano un materiale innovativo per offrire resistenza superiore all'olio, elevate proprietà di recupero elastico e durata, la geometria delle labbra accuratamente progettata offre una bassa resistenza allo scorrimento.
| GS90 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | |
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | |
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | |
| Risoluzione | 5μm | |
| Viaggio di misurazione | 50-500mm | Ogni 50 mm per lunghezza Spec. fino a 500 mm |
| Precisione | 50-500mm | ±10μm |
| Ripetibilità | 5μm (0,005 mm) | |
| Istersi | 5μm (0,005 mm) | |
| Protezione | IP53 | |
| Alimentazione elettrica | CC 5 V ± 5% | |
| Segnale di uscita | TTL | |
Schema di installazione
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | |
| Segnale | Cavo | |
| 1 | —— | —— |
| 2 | 0 V | Arancia |
| 3 | —— | —— |
| 4 | TERRA | TERRA |
| 5 | —— | —— |
| 6 | UN | Giallo |
| 7 | 5 V | Rosso |
| 8 | B | Verde |
| 9 | R | Marrone |

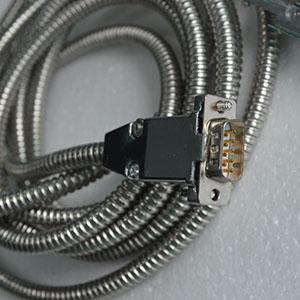

Il connettore della scala lineare utilizza pin placcati in oro per evitare uno scarso contatto e garantire che non si arrugginisca per un utilizzo prolungato.
Calibrazione laser al 100%.
Tutti i trasduttori a reticolo di vetro vengono ispezionati e calibrati individualmente dal nostro interferometro laser interno per garantire che la precisione della misurazione sia conforme al 100% alle specifiche.
