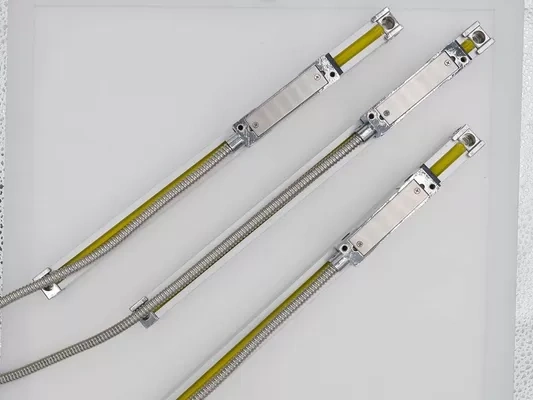

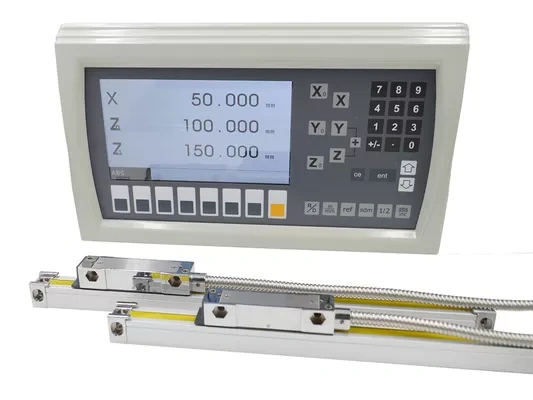

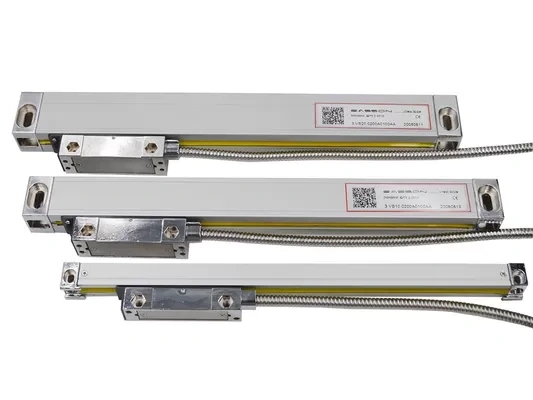

Encoder lineare con scala in vetro per smerigliatrice per tornio da foratura da 0,005 mm

Dettagli del prodotto:
Luogo d'origine: Repubblica Popolare Cinese
Marchio: Easson
Certificazione: CE
Numero di modello: GS90
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Dettagli sul confezionamento: Cartone
Tempi di consegna: 3 giorni lavorativi
Termini di pagamento: T/T
Capacità di fornitura: 2000 pezzi al mese
  • Encoder lineare con scala in vetro per smerigliatrice per tornio da foratura da 0,005 mm
  • Encoder lineare con scala in vetro per smerigliatrice per tornio da foratura da 0,005 mm
  • Encoder lineare con scala in vetro per smerigliatrice per tornio da foratura da 0,005 mm
  • Encoder lineare con scala in vetro per smerigliatrice per tornio da foratura da 0,005 mm
Descrizione
Nome: Display LCD Parola chiave: Encoder digitale lineare
Risoluzione dello schermo: 0,005 millimetri Mis. Lunghezza: 50-500 millimetri
Garanzia: 13 mesi Alimentazione elettrica: CC 5 V
Segnale di uscita: TTL Applicazione: Fresatrice
Evidenziare:

Encoder lineare con scala in vetro da 0,005 mm

,

Encoder lineare su scala per tornio di foratura

,

Bilancia lineare digitale GS90

Scala dell'encoder lineare del produttore di fabbrica per la smerigliatrice del tornio di perforazione

0.005mm Drilling Lathe Grinder Machine Glass Scale Linear Encoder 0

GS90
Norma di misurazione Scala in vetro - Periodo di reticolo: 20μm (0,02 mm)
Sistema di rilevamento ottico Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm
Sistema di trasporto delle diapositive Sistema di supporto verticale a cinque cuscinetti
Risoluzione 5μm
Viaggio di misurazione 50-500 mm Ogni 50 mm per lunghezza Spec. fino a 500 mm
Precisione 50-500 mm ±10μm
Ripetibilità 5μm (0,005 mm)
Istersi 5μm (0,005 mm)
Protezione IP53
Alimentazione elettrica CC 5 V ± 5%
Segnale di uscita TTL

0.005mm Drilling Lathe Grinder Machine Glass Scale Linear Encoder 1

Sistema di misurazione ottica avanzato

Le bilance della serie GS del supporto diapositiva utilizzano un design a cinque cuscinetti per il trasduttore lineare a reticolo ottico che si è dimostrato il design di sistema più affidabile sul mercato odierno.

Labbro di tenuta

Le guarnizioni in plastica delle bilance della serie GS utilizzano un materiale innovativo per offrire resistenza superiore all'olio, elevate proprietà di recupero elastico e durata, la geometria delle labbra accuratamente progettata offre una bassa resistenza allo scorrimento.

Prova di invecchiamento

Il sensore della testa del lettore dell'encoder lineare deve essere testato per 3 x 24 ore prima del processo di assemblaggio.


Schema di installazione


Interfaccia del connettore


DSUB 9PIN

SPILLO TTL
Segnale Cavo
1 —— ——
2 0 V Arancia
3 —— ——
4 TERRA TERRA
5 —— ——
6 UN Giallo
7 5 V Rosso
8 B Verde
9 R Marrone

Il connettore dell'encoder lineare utilizza pin placcati in oro per evitare uno scarso contatto e garantire che non si arrugginisca per un utilizzo prolungato.

Calibrazione laser al 100%.

Tutti gli encoder lineari vengono ispezionati e calibrati individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.

Rapporto di precisione

Su ogni codificatore lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
