| Nome: | Bilance in vetro Cnc | Parola chiave: | Sistemi di misurazione ottica industriale |
|---|---|---|---|
| Precisione: | (1,5+L/200) µm | Mis. Viaggio: | 400 X 300 X 250 millimetri |
| CCD: | Fotocamera CMOS da 1/2'' ad alta risoluzione | Risoluzione dello schermo: | Scala assoluta 0,01 μm |
| Modello operativo: | Automatico | Ripetibilità: | ±2 μm |
introduzione al prodotto
Il sistema di misurazione video automatico della serie AT è un'efficace macchina di misurazione della lunghezza costruita con la tecnologia di macchinari di precisione, ottici, elettronici, ecc.
Le caratteristiche del sistema di controllo di rete AR-3 sono le seguenti:
Specifica tecnica
| Numero di modello | AT-3020 | AT-4030 |
| Corsa di misurazione (mm) | 300×200×200 | 400×300×250 |
| Dimensione (mm) | 1200×720×1600 | 1250×900×1600 |
| Dimensioni del vetro del tavolo da lavoro (mm) | 339×239×10 | 439×339×12 |
| Peso lordo (kg) | 280 | 460 |
| Carico massimo della tabella (chilogrammi) | 30 | 30 |
| Precisione della misurazione (μm) | 1,5+L/200 | |
| Ripetibilità | 2 μm | |
| Ingrandimento | Ingrandimento ottico 0,7-4,5X, ingrandimento immagine 20-125X | |
| Risoluzione del display dell'asse | 0,00001 mm (0,01 μm) | |

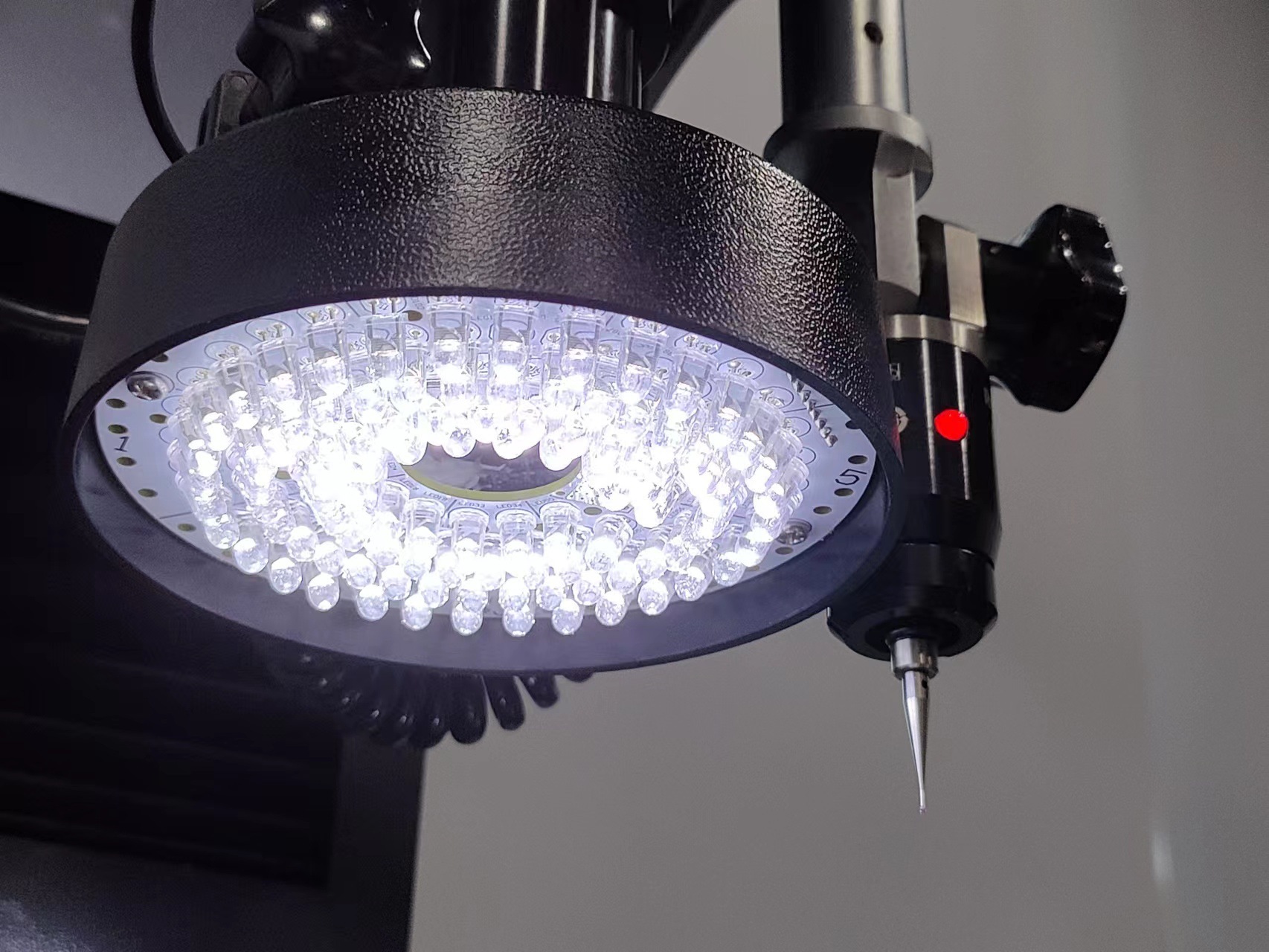

| Sistema di illuminazione | Sorgente luminosa a otto aree con due sistemi di posizionamento laser | |
| Faretto da incasso a LED a bassa attenuazione | ||
| Operazione | Controllo automatico tramite mouse, joystick o tastiera | |
| Lente | Zoom automatico, lente coassiale ottica con messa a fuoco automatica | |
| Sistema di visione | Telecamera con otturatore globale SONY CMOS ad alta risoluzione | |
caratteristiche del prodotto
Obiettivo coassiale con zoom automatico F3 ad alta precisione con messa a fuoco automatica a circuito chiuso
Caratteristiche:
Obiettivo ad alta risoluzione da 1. 3 milioni di pixel
2. Il servocomando a circuito completamente chiuso elimina il divario nella trasmissione degli ingranaggi e migliora notevolmente la ripetibilità della macchina.
3. Adottare il righello a reticolo a forma di anello ad alta precisione e risoluzione appositamente sviluppato e progettato dalla nostra azienda per l'obiettivo F3 per un feedback completo della posizione a circuito chiuso.
4. L'obiettivo F3 è dotato di una sorgente luminosa coassiale per risolvere il problema dell'illuminazione insufficiente per la misurazione di fori profondi.
5. Feedback della posizione del servo completamente a circuito chiuso per una messa a fuoco completamente automatica
21 Ordini Compensazione Volumetrica
Macchina di misurazione Easson Vision utilizzata con il sistema di controllo di rete della serie AR che include una compensazione volumetrica di 21 ordini, con lettura dell'encoder lineare ad altissima velocità e EAD integrato (decodificatore di codice assoluto) consente al sistema della serie AR di utilizzare la nostra scala assoluta ad alta precisione AS-80 , fornendo misurazioni ad alta precisione e ad alta risoluzione.
Easson Measurement Technology Ltd. è stata fondata nel 1995, è un'impresa high-tech da oltre 20 anni nella progettazione e produzione di apparecchiature di misurazione di precisione, come sistemi di misurazione video, proiettore di profili, DRO (contatore), righello di vetro lineare, encoder lineare CNC;
Easson è una delle poche aziende in questo settore dotata di impianti di produzione di maschere principali, tutte le maschere principali dei nostri reticoli lineari assoluti sono costruite internamente e con il nostro marchio registrato per impedirne la copia illegale.
Domande frequenti
1. Come posso scegliere la macchina di misura video più adatta?
Il team di professionisti di Easson ti darà il miglior suggerimento purché tu fornisca i dettagli di cui hai bisogno per misurare le parti.
2. Come possiamo garantire la qualità?
Stiamo implementando il sistema Total Quality Management (TQM) nella nostra fabbrica in Cina da oltre 20 anni. Controllo rigoroso dei processi di produzione, dei registri di qualità e della formazione del personale, anche dei test di invecchiamento dei prodotti, ecc. Tutto questo per garantire che la garanzia della qualità sia sempre implementata in tutti i processi di produzione.
3. Termine di consegna?
Normalmente la macchina è disponibile in stock, altrimenti la macchina manuale impiega 7 giorni lavorativi, la macchina CNC impiega 15 giorni.
4. Come può la macchina ottenere misurazioni ad alta precisione?
5. Garanzia:
Tutti i prodotti forniamo 13 mesi (dalla data di spedizione)
6. Supporto tecnico
Disponiamo di un team di supporto tecnico professionale per il sistema di servizi post-vendita. In caso di problemi tecnici non esitate a contattarci.
7. Imballaggio della macchina?
Le nostre macchine sono imballate in casse di compensato standard per l'esportazione (senza fumigazione).
