| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | EA-926 |
| Quantità di ordine minimo: | 1 SET |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1000 SET al mese |
| Nome: | Codificatore in vetro | Parola chiave: | Encoder lineare in vetro |
|---|---|---|---|
| Articolo: | Fresatura, Tornio, Rettifica, Alesatrice | Alimentazione elettrica: | 110 V - 220 V |
| Le lingue: | 20 scelte | Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Peso lordo: | 3 Kg | Segnale di uscita: | TTL |
| Evidenziare: |
Encoder lineari ottici con scala in vetro,Encoder lineari ottici da 0,1um,Scala dell'encoder da 0,1um |
||

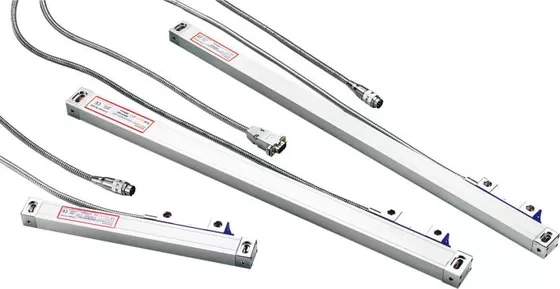

Encoder lineari ottici con scala in vetro da 0,1 µm per tornio

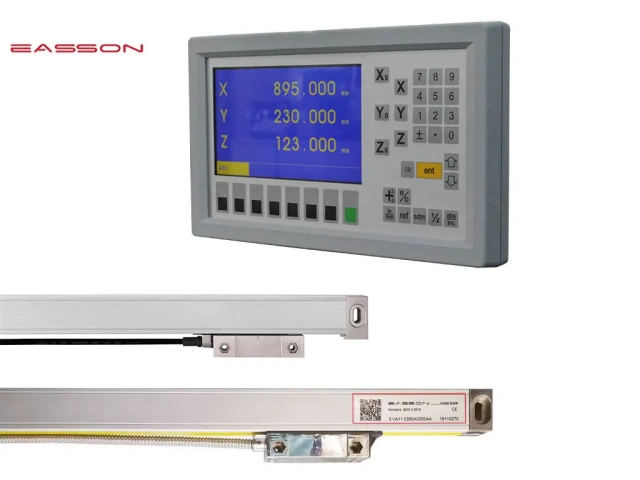

La serie EA è dotata di uno schermo LCD a colori da 7 pollici che fornisce un display grafico inattivo e una guida grafica operativa passo dopo passo per tutte le funzioni del DRO, il che rende EA-926 estremamente facile da usare e consente agli operatori di implementare tutte le potenti funzioni del DRO entro pochi minuti dal passaggio sul DRO.
Scopo: È abbinato a diversi sensori per la misurazione su macchine utensili e la visualizzazione dei risultati misurati in formato digitale.
Parametro dei prodotti
| Centratura (1/2) |
| Display metrico/pollici (mm/pollici) |
| Assoluto/incrementale (ABS/INC) |
| Spegnimento Memoria (30 dati secondari) |
| 199 sottodato |
| Memoria di riferimento (REF) |
| Zero |
| Diametro del cerchio primitivo (PCD) |
| Posizionamento dei fori nella linea (LHOLE) |
| Semplice funzione "R". |
| Funzione "R" fluida |
| Compensazione dell'errore lineare |
| Compensazione degli errori non lineari |
| Funzione INCL |
| Visualizzazione della velocità dell'asse |
| Visualizza il colore dello sfondo |
Gli encoder lineari chiusi possono prevenire efficacemente polvere, trucioli e spruzzi di fluido da taglio, il che è ideale per le macchine utensili

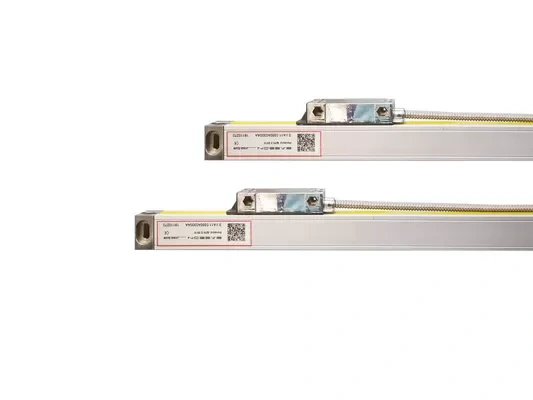

Scala lineare ottica | Scala lineare | Scala in vetro ottico Specifica
| GS10 | GS11 | GS12 | GS13 | GS30 | GS31 | GS32 | GS33 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | Sistema di supporto verticale a cinque cuscinetti | |||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 100-1200mm | Ogni 50 mm per lunghezza Spec. | Ogni 50 mm per lunghezza Spec. | ||||||
| 1300-3000 mm | Non disponibile | Ogni 50 mm per lunghezza Spec. fino a 500 mm | |||||||
| Precisione | 100-450 mm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm |
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | ||||
| 1050-2000mm | -- | -- | -- | -- | -- | ||||
| 1300-3000 mm | -- | -- | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
Serie GS10 / GS11 / GS12 / GS13
Serie GS30 / GS31 / GS32 / GS33
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | GND | GND | GND | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Calibrazione laser al 100%.
Easson Ogni scala lineare è stata sottoposta a rigorosi controlli e test laser e può fornire rapporti di test di precisione per garantire la qualità del prodotto e la tracciabilità della qualità.
