| Nome: | Sistemi di ispezione visiva | Applicazione: | Macchinari, Ottica, Reparto Collaudo |
|---|---|---|---|
| Parola chiave: | Misurazione visiva | Operazione: | Manuale degli assi XYZ |
| Risoluzione dell'encoder: | 0,5 μm | Precisione: | (3+L/200)μm |
| Alimentazione elettrica: | 220 V 50 Hz | Mis. Allineare: | 400X300X250mm |
introduzione al prodotto
Cos'è una macchina di misura video?
Una macchina di misurazione video (VMM) è un dispositivo di misurazione ottica avanzato utilizzato per l'ispezione di precisione e l'analisi dimensionale di vari componenti. Sfrutta telecamere ad alta risoluzione, ottiche sofisticate e software per computer per acquisire e analizzare immagini di oggetti, garantendo misurazioni accurate e controllo di qualità.
Caratteristiche e componenti principali
Fotocamere ad alta risoluzione : catturano immagini dettagliate dell'oggetto da misurare. La qualità della fotocamera è fondamentale per ottenere misurazioni precise.
Lenti a contatto : Le lenti ingrandiscono l'oggetto e mettono a fuoco l'immagine sul sensore della fotocamera. Vengono utilizzate lenti diverse per diversi livelli di ingrandimento e dettaglio.
Encoder lineari a reticolo assoluto : Questi dispositivi forniscono un feedback di posizione estremamente accurato, garantendo movimento e misurazione precisi dell'oggetto.
Sistema di controllo del movimento : Questo sistema sposta l'oggetto o il gruppo fotocamera e obiettivo per catturare immagini da diverse angolazioni e posizioni. Garantisce un posizionamento fluido e preciso.
Software di misurazione : Il software avanzato elabora le immagini acquisite, esegue misurazioni e analizza i dati. Include strumenti per il rilevamento dei bordi, il riconoscimento delle caratteristiche e l'analisi geometrica.
Vantaggi dell'utilizzo di una macchina di misurazione video
Applicazioni delle macchine di misura video
Specifica tecnica
| Nome del modello | C-2515 | C-3020 | C-4030 |
| Campo di misura (mm) | 250×150×150 | 300×200×200 | 400×300×250 |
| Dimensione complessiva (mm) | 1000×600×1400 | 1200×720×1600 | 1200×720×1600 |
| Dimensioni del vetro del tavolo da lavoro (mm) | 289×189×10 | 339×239×10 | 439x339x12 |
| Peso (kg) | 170 | 280 | 410 |
| Carico massimo della tabella (chilogrammi) | 20 | 20 | 20 |
| Accuratezza di misurazione | (3+L/200) µm | ||
| Ripetibilità | 0,002 mm | ||
| Ingrandimento | Ingrandimento ottico 0,7-4,5X, ingrandimento immagine 20-125X | ||
| Risoluzione dell'encoder | 0,5 μm | ||
| Sistema di illuminazione | Sorgente luminosa a otto aree con due sistemi di posizionamento laser | ||
| Modalità di funzionamento | Manuale dell'asse XYZ | ||
| Lente | Lente ottica manuale | ||
| Sistema di visione | Telecamera con otturatore globale SONY CMOS ad alta risoluzione | ||
Caratteristiche
1. Tre assi del Encoder lineare assoluto è sviluppato da Easson, con una risoluzione fino a 0,5 micron
2. Obiettivo ottico manuale di alta precisione.
3. Elaborazione delle immagini del sensore SONY CMOS ad alta risoluzione, rende l'immagine chiara e senza sbavature.
4. La sorgente luminosa di superficie utilizza un sistema di illuminazione di controllo indipendente suddiviso in otto aree e l'elemento emettitore di luce utilizza LED a bassa attenuazione per una lunga durata.
5. Potente software di misurazione Easson 2D multifunzione sviluppato in modo indipendente, i risultati della misurazione possono essere esportati in DXF, Word, Excel, PDF e AutoCAD.
6. La base e la colonna sono realizzate con una struttura in granito di grado 00 ad alta precisione, stabile e affidabile.
Dettagli del prodotto

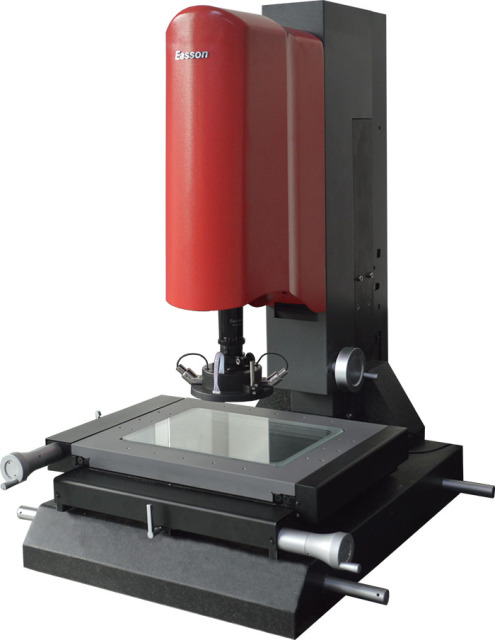

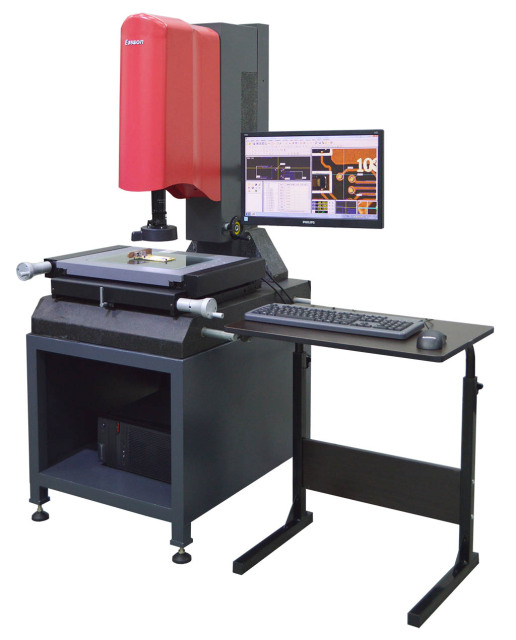

Lo strumento di misura video Easson è completamente sviluppato e prodotto in modo indipendente. Tutte le parti chiave della macchina per la misurazione della vista, come la scala dell'encoder lineare, l'obiettivo, il sistema di controllo del movimento, il software di misurazione 2D, ecc. sono sviluppate e prodotte in modo indipendente dalla nostra azienda.
VMM utilizza marmo ad alta precisione come base del corpo macchina, accoppiato ad un tavolo ad alta precisione. L'asse XYZ è dotato di un sistema di misurazione a scala lineare ottica con una risoluzione di 0,5 micron, la precisione della misurazione è (3 + L / 200) μm.
Misurazione multipla 2D/3D
Accessorio opzionale tastatore ad alta precisione per la misurazione composita 2D / 3D:
Misurazione dell'altezza, misurazione della sfera, misurazione della superficie inclinata, misurazione dello spessore, misurazione della planarità, misurazione dell'ortogonalità e altre funzioni di misurazione a tre coordinate, ecc.
Domande frequenti
1. Perché scegliere Easson VMM?
Easson VMM si distingue per lo sviluppo e la produzione interni di componenti chiave come l'encoder lineare a reticolo assoluto, le lenti, il sistema di controllo del movimento e il software di misurazione. Questa integrazione verticale ci consente di mantenere elevati standard di qualità e di offrire prezzi competitivi ai nostri clienti. Il nostro impegno per l'innovazione e l'eccellenza garantisce la fornitura delle migliori soluzioni per le vostre esigenze di misurazione.
2. Come possiamo garantire la qualità?
Easson implementa il sistema Total Quality Management (TQM) nel nostro stabilimento in Cina da oltre 20 anni. Controllo rigoroso dei processi di produzione, dei registri di qualità e della formazione del personale, anche dei test di invecchiamento dei prodotti, ecc. Tutto questo per garantire che la garanzia della qualità sia sempre implementata in tutti i processi di produzione.
3. Come può la macchina ottenere misurazioni ad alta precisione?
4. Garanzia:
Tutti i prodotti forniamo 13 mesi (dalla data di spedizione)
5. Consegna:
Normalmente si dispone di stock per il VMM, se esaurito, il tempo di consegna è di 10-15 giorni.
6. Supporto tecnico:
abbiamo un team di supporto tecnico professionale per il sistema di servizi post-vendita. In caso di problemi tecnici non esitate a contattarci.
7. Pagamento:
L'impostazione predefinita è 100% T/Tpagamento prima della spedizione, se hai bisogno di altre richieste per i termini di pagamento, non esitare a contattarci.
