NOME: | Encoder ad alta precisione | PAROLA CHIAVE: | Strumenti di misura di alta qualità |
---|---|---|---|
Applicazione: | Fresatrice e tornio | Alimentazione elettrica: | CA 110 V - 220 V, 50 Hz |
Le lingue: | 20 scelte | Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
Peso lordo: | 3 Kg | Segnale di uscita: | TTL |
Visualizzazione del prodotto
EA-926 LCD è il nuovo lettore digitale con funzioni tutto in uno di Easson. Si tratta di un pratico display digitale con scala lineare ottica multifunzionale applicato a varietà di macchine utensili come fresatrici, tornii, rettificatrici, alesatrici, ecc.
Se integrate con righe encoder lineari, le letture della serie EA mostrano con precisione i valori di spostamento e abilitano la funzionalità NC/CNC. Questo dispositivo di lettura digitale affidabile, efficiente ed economico è essenziale per chi è alla ricerca di prestazioni superiori.
Parametro dei prodotti
Centratura (1/2) |
Display metrico/pollici (mm/pollici) |
Assoluto/incrementale (ABS/INC) |
Spegnimento Memoria (30 dati secondari) |
199 sottodato |
Memoria di riferimento (REF) |
Zero |
Diametro del cerchio primitivo (PCD) |
Posizionamento dei fori nella linea (LHOLE) |
Semplice funzione "R". |
Funzione "R" fluida |
Compensazione dell'errore lineare |
Compensazione degli errori non lineari |
Funzione INCL |
Visualizzazione della velocità dell'asse |

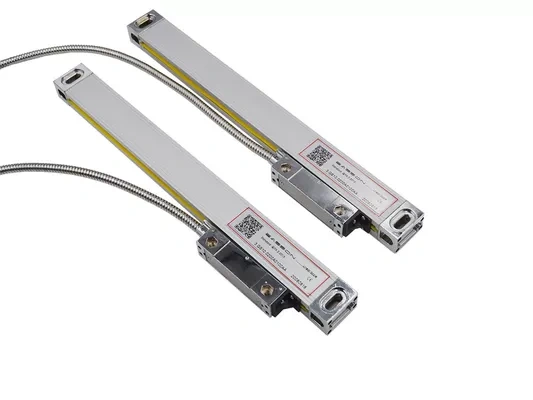

Scala lineare ottica | Scala lineare | Scala in vetro ottico
Sistema di misurazione ottica avanzato
La differenza tra la scala VS e la scala in vetro ottico dell'attuale mercato cinese continentale è il supporto scorrevole delle scale lineari ottiche della serie VS, utilizza un design a cinque cuscinetti e sei molle per il trasduttore lineare a reticolo ottico, un sistema di staffe di supporto più affidabile, specialmente nelle dimensioni lunghe scala come la lunga macchina del tornio. La precisione è migliore rispetto alla scala lunga della serie GS20.
Specifiche della scala lineare ottica
VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
Norma di misurazione | Scala del reticolo in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880 mm | ||||||||
Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
Risoluzione dello schermo | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
Viaggio di misurazione | 50-1200 mm | Ogni 50 mm | Non disponibile | ||||||
1300-3000 mm | Non disponibile | Ogni 100 mm | |||||||
Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
500-800 mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
1300-3000mm | -- | ±10μm/m | |||||||
Ripetibilità | 2μm (0,002 mm) | ||||||||
Istersi | 3μm (0,003 mm) | ||||||||
Protezione | IP53 | ||||||||
Alimentazione elettrica | CC 5 V ± 5% | ||||||||
Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 |
Dimensioni di installazione
VS1 0/ VS1 1/ VS1 2/ VS1 Serie 3
DSUB 9PIN
SPILLO | TTL | 422A | ||
Segnale | Cavo | Segnale | Cavo | |
1 | —— | —— | UN- | Giallo |
2 | 0 V | Arancia | 0 V | Bianco |
3 | —— | —— | B- | Rosso |
4 | TERRA | TERRA | TERRA | TERRA |
5 | —— | —— | R- | Nero |
6 | UN | Giallo | UN | Verde |
7 | 5 V | Rosso | 5 V | Marrone |
8 | B | Verde | B | Blu |
9 | R | Marrone | R | Grigio |
Calibrazione laser al 100%.
Tutti i trasduttori a reticolo di vetro Easson vengono ispezionati e calibrati individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.
