Macchina di misura a coordinate ottiche per immagini 2D

Strumento di misurazione dell'immagine della macchina di misura delle coordinate ottiche 2.5D Sistema di misurazione video CNC

introduzione al prodotto

Caratteristica della macchina:

Le caratteristiche del sistema di controllo VMM dell'AR-3 sono le seguenti:

• Processore appositamente costruito (ASP) per ridurre significativamente il numero di circuiti e componenti elettronici per migliorare l'affidabilità.
• Struttura a circuito singolo, per ridurre notevolmente il numero di cablaggi per migliorare l'affidabilità.
• Sistema di servocontrollo CA ad anello chiuso ad alta velocità, risparmio energetico e alta precisione, in grado di fornire una precisione di posizionamento fino a 1 μm, al fine di ridurre al minimo i possibili fattori che influenzano la ripetibilità della misurazione.
• 21 articoli compensazione meccanica dello spazio.

Specifica tecnica

Caratteristiche

• Gli assi X, Y, Z della scala lineare assoluta sono ricercati e sviluppati in modo indipendente, con una risoluzione fino a 0,01 µm.
• Obiettivo zoom automatico F3 ad alta precisione a circuito chiuso.
• Il controller di movimento appositamente progettato della macchina di misura Vision che utilizza la trasmissione Ethernet, che è un sistema efficiente e affidabile, può risolvere lo svantaggio della trasmissione USB instabile.
• Sensore CMOS da 1/2'' ad alta risoluzione del processore di immagini per garantire che l'immagine sia chiara e senza sbavature.
• La sorgente luminosa verso l'alto utilizza un sistema di illuminazione di controllo indipendente suddiviso in otto aree e l'elemento emettitore di luce utilizza LED a bassa attenuazione per prolungare la durata.
• Software di misurazione 2D e 3D multifunzione sviluppato in modo indipendente, i risultati della misurazione possono essere esportati in DXF, Word, Excel, PDF e altri formati.
• La macchina può funzionare in 24 ore e continuare a funzionare.
• Guida lineare di precisione a 3 assi, sistema di azionamento di precisione e sistema di controllo CNC.
• Corpo macchina in granito di precisione con elevata precisione e stabilità.
• Nuovo design del piano di lavoro della macchina, per evitare pizzicamenti durante le operazioni

Obiettivo zoom automatico F3 ad alta precisione a circuito chiuso

Caratteristiche dell'obiettivo:

1. Obiettivo ad alta risoluzione da 3 milioni di pixel
2. Il servocontrollo completamente a circuito chiuso elimina il divario nella trasmissione degli ingranaggi e migliora notevolmente la ripetibilità della macchina.
3. Adotta il righello a reticolo a forma di anello ad alta precisione e risoluzione appositamente sviluppato e progettato dalla nostra azienda per l'obiettivo F3 per un feedback completo della posizione a circuito chiuso.
4. L'obiettivo F3 è dotato di una sorgente luminosa coassiale per risolvere il problema dell'illuminazione insufficiente per la misurazione di fori profondi.
5. Feedback della posizione del servo completamente a circuito chiuso per una messa a fuoco completamente automatica

Compensazione volumetrica

Serie AR Sistema di controllo di rete che comprende 21 elementi di compensazione meccanica, con lettura dell'encoder lineare ad altissima velocità e scala assoluta ad alta precisione AS-80 EAD (decodificatore di codice assoluto) integrato, che fornisce misurazioni ad alta precisione e ad alta risoluzione.

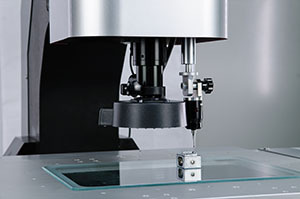

Misurazione multipla 2D/3D

Le macchine di misura video possono collaborare con i tastatori ad alta precisione Renishaw per la misurazione delle coordinate. Come la misurazione dell'altezza, la misurazione della sfera, la misurazione della superficie inclinata, la misurazione dello spessore, la misurazione della planarità, la misurazione dell'ortogonalità e altre funzioni di misurazione a tre coordinate ecc.

Easson Measurement Technology Ltd. è stata fondata nel 1995, è un'impresa high-tech da oltre 20 anni nella progettazione e produzione di apparecchiature di misurazione di precisione, come sistemi di misurazione video, proiettore di profili, DRO (contatore), righello di vetro lineare, encoder lineare CNC;

Easson ha partecipato attivamente al lavoro del comitato standard e ha collaborato seriamente con altre aziende pionieristiche in questo settore per promuovere lo sviluppo di questo settore in Cina.

Easson è una delle poche aziende in questo settore dotata di impianti di produzione di maschere principali, tutte le maschere principali dei nostri reticoli lineari assoluti sono costruite internamente e con il nostro marchio registrato per impedirne la copia illegale.
