| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | ES-14B |
| Quantità di ordine minimo: | 1 SET |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1000 SET al mese |
| Nome: | Scala lineare di Easson | Parola chiave: | Riga in vetro per encoder lineare |
|---|---|---|---|
| Applicazione: | Mulino, tornio, rettificatrice | voltaggio: | 110 V - 220 V, 50 Hz |
| Le lingue: | Cinese, inglese, tedesco, spagnolo, tailandese, hindi | Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Peso lordo: | 3,5 Kg | Segnale di uscita: | TTL |
| Evidenziare: |
Sistemi di misura Dro a 3 assi,Sistemi di misurazione Dro a lettura digitale,Scala Easson 14B dro |
||

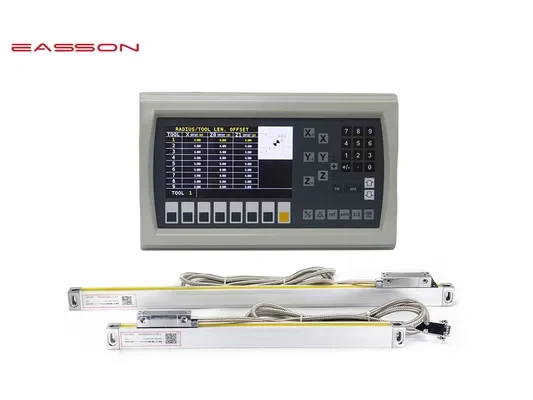

Sistemi di misurazione Dro con lettura digitale a 3 assi per fresatrice
Descrizione dei prodotti
DRO LCD multifunzionale a 3 assi Easson ES14B che viene utilizzato per diverse macchine come fresatrice, tornio, alesatrice e rettificatrice impostando il parametro nel DRO. Ha molte capacità di elaborazione grafica. Ad esempio, la funzione R, il posizionamento dei fori sulla linea nella fresatrice, ecc.
Parametro dei prodotti del sistema di lettura digitale
| Tipo | ES-14B | ||
| Numero dell'asse | 3 assi | ||
| Visualizzazione dell'asse | 0,1μm, 0,5μm, 1μm, 5μm | ||
| Ingresso segnale | TTL | ||
| Alimentazione elettrica | CA110 V - 220 V | ||
| Peso netto (kg) | 2.5 | ||
| Frequenza di ingresso | 2 MB Hz | ||
| Tastiera operativa | Pulsanti a sfioramento leggero | ||
| Temperatura di esercizio | 0℃ - 45℃ | ||
| Temperatura di conservazione | -40℃ - 55℃ | ||
| Umidità relativa | ≤ 95% | ||
| Ingressi | 2 o 3 scale lineari | ||
| Norma EMC |
IEC61000-4-2/GB/T 17799-2 IEC61000-4-4/GB/T 17799-4 IEC61000-4-5/GB/T 17799-5 |
||
Test EMC

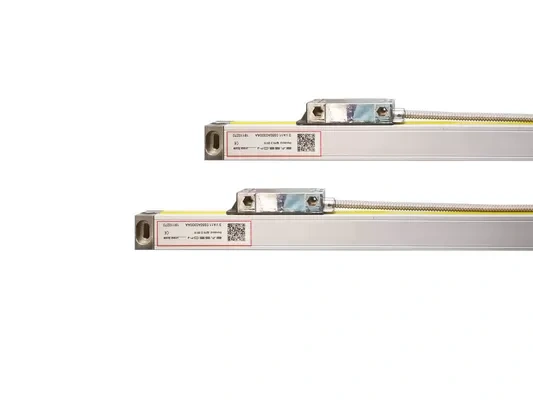

Scala lineare ottica | Scala lineare | Scala in vetro ottico Specifica
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Norma di misurazione | Scala del reticolo in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880 mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione dello schermo | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misurazione | 50-1200mm | Ogni 50 mm | Non disponibile | ||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800 mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000 mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000 mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |

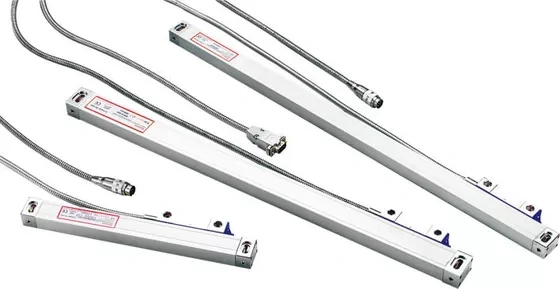

Bilancia in vetro ottico | Scala lineare | Encoder lineare | Righello di misurazione
Sistema di misurazione ottica avanzato
Il supporto scorrevole delle bilance della serie VS / VA, utilizza un design a cinque cuscinetti e sei molle per il trasduttore lineare a reticolo ottico, assicurarsi che le scale VA non siano influenzate dall'installazione, la molla può regolare l'angolo quando l'installazione dell'operatore non è adatta all'allineamento .
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | GND | GND | GND | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Calibrazione laser al 100%.
Tutte le righe in vetro ottico Easson vengono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione della misurazione sia conforme al 100% alle specifiche.
Rapporto sulla misurazione della precisione
Ogni scala lineare ha un codice QR per il rapporto di precisione
Easson Measurement Technology Ltd. è stata fondata nel 1995, è un'impresa high-tech specializzata nella progettazione e produzione di apparecchiature di misurazione di precisione. Come sistemi DRO, proiettore di profili ottici di precisione, macchine di misurazione video ecc.
Il capitale sociale di Easson è di 6 milioni di dollari, Easson impiega più di 200 dipendenti, oltre il 20% dei dipendenti di Easson sono
laureati che formano un team professionale e dinamico, ben istruito, esperto, professionale e di alto livello.
L'edificio della fabbrica di Easson è specificatamente progettato e costruito per la produzione di apparecchiature di misurazione di precisione, ci sono due camere bianche di classe 10.000 e una sala di controllo della temperatura sotterranea all'interno dell'edificio, per l'assemblaggio di componenti di alta precisione, il processo di controllo qualità e calibrazione, Easson ha due Interferometri laser HP (Agilent) per essere lo standard di misurazione della lunghezza dell'azienda.
