| NOME: | Encoder ottico assoluto | PAROLA CHIAVE: | Encoder di posizione assoluta |
|---|---|---|---|
| Conchiglia: | Alluminio | Peso: | 3Kg |
| Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Segnale di input: | TTL |
| Garanzia: | 13 mesi | Alimentazione elettrica: | 110 V/220 V |
Imballaggio e consegna
Dimensioni confezione singola: 40x26x18 cm
Tipo di confezione: scatola di cartone
Peso lordo: 3 kg
Consegna:
| Quantità | 1-10 | 11-50 | 51-100 | >100 |
| Est. Tempo (giorni) | 3 | 8 | 15 | Da negoziare |
Specifica tecnica
| Tipo | EA-927 | ||
| Asse | 3 assi | ||
| Visualizzazione dell'asse | 0,1 μm, 0,5μm, 1μm, 5μm | ||
| Ingresso segnale | Segnale TTL | ||
| Alimentazione elettrica | 110 Voltaggio o 220 Voltaggio | ||
| Peso (kg) | 2 | ||
|
Ingresso massimo |
2 MB Hz | ||
| Temperatura di esercizio | 0℃ - 45℃ | ||
| Temperatura di conservazione | -40℃ - 55℃ | ||
| Umidità relativa | ≤ 95% | ||
| Ingressi | 2 o 3 scale ottiche assolute | ||
| Compatibilità elettromagnetica |
IEC61000-4-2/GB/T 17799-2 IEC61000-4-4/GB/T 17799-4 IEC61000-4-5/GB/T 17799-5 |
||
Apparecchiature per prove EMC
Per garantire che tutti i prodotti Easson Dro possano superare le specifiche EMC standard, disponiamo di un set completo di tester di immunità EMC per test EMC.
Easson DRO è stato conforme agli standard pertinenti per la compatibilità elettromagnetica (EMC) come indicato di seguito:
IEC61000-4-2 / GB / T 17799-2: Immunità alle scariche elettrostatiche (scarica a contatto 6000 V, scarica in aria 8000 V)
IEC61000-4-4 / GB / T 17799-4: Immunità ai transitori elettrici rapidi (ampiezza dell'impulso 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunità ai fulmini (picco di tensione impulsiva sovrapposto 2000 V)
Gli alimentatori per lettura digitale Easson utilizzano un trasformatore di potenza lineare e un filtro di potenza, questo può aiutare i nostri prodotti a superare l'immunità al rumore e la compatibilità elettromagnetica.
Ridurre la generazione di calore totale all'interno dell'ES DRO per ottenere una lunga durata. Viene utilizzato un trasformatore con aumento della temperatura ultra basso costruito con un nucleo in icron ad altissima permeabilità, che porta effettivamente l'aumento della temperatura a soli 5 ℃ circa.

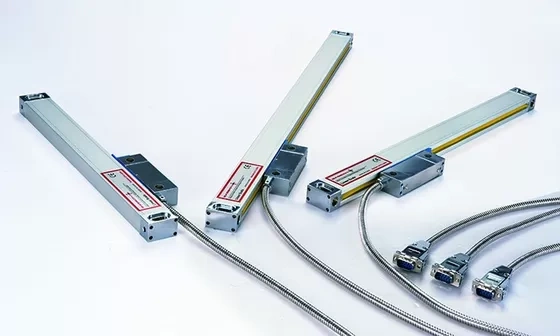

Specifiche dei prodotti dell'encoder lineare
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200 mm | Ogni 50 mm per lunghezza | Non disponibile | ||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm per lunghezza | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000 mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Interfaccia del connettore
| SPILLO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Segnale TTL | --- | 0 V | --- | TERRA | --- | UN | 5 V | B | R |
| Cavo | --- | Arancia | --- | Terra | --- | Giallo | Rosso | Verde | Marrone |
Domande frequenti
1. Chi siamo?
Easson è un produttore di apparecchiature di misurazione di precisione di progettazione e produzione. Sistemi di misurazione della visione, proiettore di profili ottici, sistema di lettura digitale (DRO), scala in vetro con encoder lineare.
2. Come possiamo garantire la qualità?
Stiamo implementando il sistema Total Quality Management (TQM) nella nostra fabbrica in Cina da oltre 20 anni. Controllo rigoroso dei processi di produzione, dei registri di qualità e della formazione del personale, anche dei test di invecchiamento dei prodotti, ecc. Tutto questo per garantire che la garanzia della qualità sia sempre implementata in tutti i processi di produzione.
3: Hai accettato il servizio personalizzato OEM?
Naturalmente possiamo fornire non solo prodotti tipici ma anche prodotti personalizzati su richiesta del cliente in base alla quantità dell'ordine.
4: Cosa produce principalmente la tua azienda?
A: Produciamo principalmente macchine per la misurazione della vista, proiettore di profili ottici, sistema di lettura digitale (contatore), scala in vetro per encoder lineare. Scala lineare CNC.
5: Come posso identificare l'encoder lineare Easson Incrementale e Assoluto?
Innanzitutto, abbiamo l'etichetta del codice prodotto sul corpo della bilancia, inoltre, la scala assoluta aggiuntiva ha l'etichetta ABS Zero che mostra che è la scala lineare assoluta; In secondo luogo, la scala assoluta è dotata di un piccolo PCB all'interno del connettore che può memorizzare i dati di compensazione non lineare per misurazioni ad alta precisione.
6: Quanto tempo è possibile produrre per la scala dell'encoder lineare?
R: Fino ad ora, la scala in vetro lunga massimo 3000 mm.
