| Nome: | Sistemi di ispezione visiva | Mis. Precisione: | (1,5+L/200)μm |
|---|---|---|---|
| Parola chiave: | Sistema di misurazione della vista | Mis. Viaggio: | 300 X 200 X 200 millimetri |
| CCD: | Fotocamera SONY CMOS ad alta risoluzione | Risoluzione della scala: | Scala lineare assoluta da 0,01 μm |
| Modello operativo: | Automatico | Ripetibilità: | ± 2 μm |
Macchine di misura video VMM manuali Easson con obiettivo zoom automatico per l'ispezione QC
introduzione al prodotto
Le macchine di misura visiva sono particolarmente preziose nei settori in cui la precisione è fondamentale, come quello aerospaziale, elettronico, automobilistico e dei dispositivi medici. Sono in grado di eseguire misurazioni senza contatto, il che li rende ideali per materiali delicati o morbidi che potrebbero essere danneggiati dai tradizionali strumenti di misurazione a contatto.
Principio di funzionamento
Cos'è la macchina VMM? VMM è un'apparecchiatura sofisticata ampiamente utilizzata nel campo della metrologia per la misurazione e l'ispezione precisa dei componenti fabbricati. Queste macchine integrano tecnologie ottiche e digitali avanzate per acquisire immagini ad alta risoluzione di oggetti, che vengono poi analizzate utilizzando software specializzati per valutare dimensioni, forme e caratteristiche della superficie.
Quando si posiziona un pezzo sul tavolo di lavoro, la sua immagine viene catturata ed esportata al computer attraverso la trasmissione o l'illuminazione riflessa del dispositivo, quindi utilizzando funzioni software come video, misurazione insieme alla traduzione del tavolo di lavoro, raccolta di coordinate, l'utente può effettuare misurazioni come ponet, linea, superficie sul pezzo.
Specifica tecnica
| Modello | SP-3020 | SP-4030 | SP-6050 |
| Corsa di misurazione (mm) | 300×200×200 | 400×300×250 | 600×500×300 |
| Dimensione complessiva (mm) | 1200×720×1600 | 1250×900×1600 | 1350×1000×1850 |
| Dimensioni del vetro del tavolo da lavoro (mm) | 339×239×10 | 439×339×12 | 648×548×18 |
| Peso (kg) | 280 | 410 | 1700 |
| Carico massimo della tabella (chilogrammi) | 30 | 30 | 30 |
| Precisione della misurazione (μm) | 1,5+L/200 | 2+L/150 | |
| Ripetibilità (μm) | 2 | ||
| Ingrandimento | Ingrandimento ottico 0,7-4,5X, ingrandimento immagine 20-125X | ||
| Risoluzione del display dell'asse | 0,00001 mm (0,01 μm) | ||
| Sistema di illuminazione | Sorgente luminosa a otto aree con due sistemi di posizionamento laser | ||
| Modello operativo | Automatico, controllo tramite mouse, joystick o tastiera | ||
| Lente | Zoom automatico, lente coassiale ottica con messa a fuoco automatica | ||
| Sistema di visione | Telecamera con otturatore globale SONY CMOS ad alta risoluzione | ||
Caratteristiche
1. I tre assi X/Y/Z della scala lineare assoluta sono oggetto di ricerca e sviluppo indipendenti, con una risoluzione fino a 0,01 μm
2. Obiettivo zoom automatico a circuito chiuso F3 ad alta precisione.
3. Il controller di movimento appositamente progettato della macchina di misura Vision che utilizza la trasmissione Ethernet, che è un sistema efficiente e affidabile, può risolvere lo svantaggio della trasmissione USB instabile.
4. Sensore SONY CMOS ad alta risoluzione del processore di immagini per garantire che l'immagine sia chiara e senza sbavature.

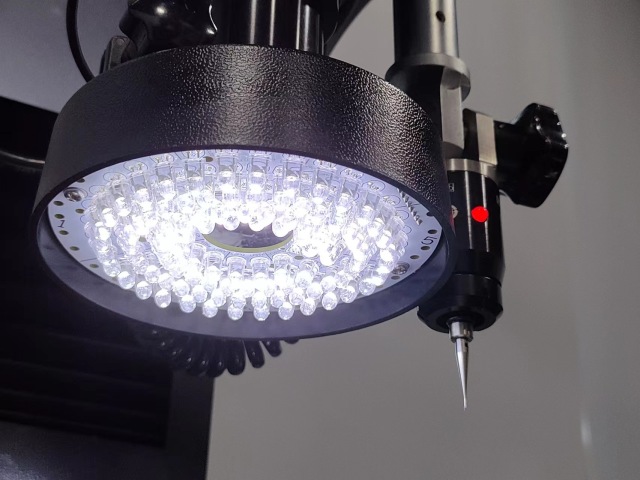

5. La sorgente luminosa verso l'alto utilizza un sistema di illuminazione di controllo indipendente suddiviso in otto aree e l'elemento luminescente utilizza LED a bassa attenuazione per prolungare la durata operativa.
6. Eccellente imaging e sistemi ottici; Potente software di misurazione 2D.
7. I dati di misurazione possono essere importati in Word, Excel e AutoCAD.
8. La colonna e la base sono realizzate con una struttura in granito di grado 00 ad alta precisione, stabile e affidabile.
Sistema di controllo serie AR
Obiettivo zoom automatico F3 ad alta precisione a circuito chiuso
21 Ordini Compensazione Volumetrica
Macchina di misurazione Easson Vision utilizzata con il sistema di controllo di rete serie AR che include una compensazione volumetrica a 21 linee, con lettura dell'encoder lineare ad altissima velocità e EAD (decodificatore di scala assoluta) integrato, dotato di scala lineare assoluta ad alta precisione AS80, che fornisce un'elevata precisione e misurazione ad alta risoluzione.
Misurazione multipla 2D/3D
Le macchine di misura visiva possono collaborare con il tastatore ad alta precisione Renishaw del Regno Unito per misurazioni multiple 2D / 3D.
Caratteristiche della funzione : Misurazione dell'altezza, Misurazione del piano, Misurazione della sfera, Misurazione del cilindro, Misurazione del cono, Misurazione del cerchio interno, Misurazione del cilindro interno ecc.
