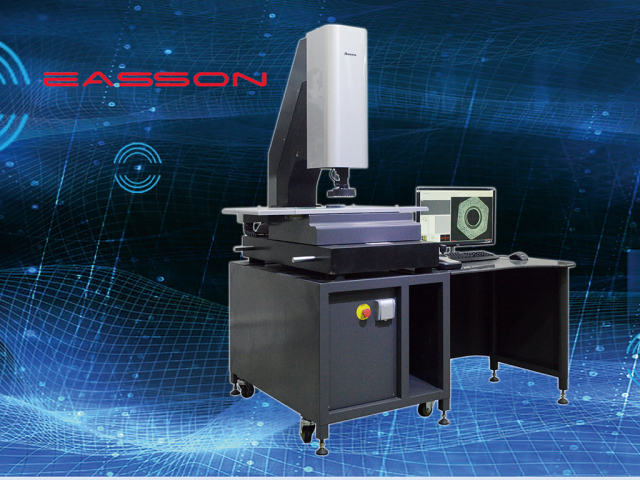

Apparecchiatura di misurazione ottica video Easson Vision da 400x300x250 mm

Macchina automatica per la misurazione video di visione ottica di alta precisione per l'ispezione

introduzione al prodotto

I sistemi di misurazione della visione utilizzano tecnologie di visione artificiale, tra cui il rilevamento automatico dei bordi, l'allineamento, la messa a fuoco e la sintesi delle misurazioni, nonché funzionalità di elaborazione delle immagini e intelligenza artificiale. Questi sistemi sono dotati di funzionalità avanzate come la misurazione automatica punto a punto, la misurazione automatica della posizione CNC e l'apprendimento automatico della misurazione batch. Inoltre, offrono funzionalità come la guida del bersaglio basata su mappe di immagini e lo zoom completo eagle-eye, migliorandone l'efficacia e l'efficienza in varie applicazioni.

Caratteristiche della macchina:

Caratteristiche del sistema di controllo della rete AR:

• Adotta uno speciale processore (ASP) appositamente costruito per ridurre significativamente il numero di circuiti e parti elettronici per migliorare l'affidabilità.
• Adottare una struttura a circuito unico, al fine di ridurre notevolmente il numero di cablaggi per migliorare l'affidabilità.
• Sistema di servocontrollo CA ad anello chiuso ad alta velocità, risparmio energetico e alta precisione, in grado di fornire una precisione di posizionamento fino a 1 μm, al fine di ridurre al minimo i possibili fattori che influenzano la ripetibilità della misurazione.
• 21 ordini di compensazione dell'errore spaziale stereo geometrico ad alta precisione.

Specifica tecnica

Caratteristiche

1. Gli assi X, Y, Z della scala lineare assoluta sono ricercati e sviluppati in modo indipendente, con una risoluzione fino a 0,01 µm.

2. Obiettivo zoom automatico a circuito chiuso F3 ad alta precisione.

3. Il controller di movimento appositamente progettato della macchina di misura Vision che utilizza la trasmissione Ethernet, che è un sistema efficiente e affidabile, può risolvere lo svantaggio della trasmissione USB instabile.

4. Sensore CMOS da 1/2'' ad alta risoluzione del processore di immagini per garantire che l'immagine sia chiara e senza sbavature.

5. La sorgente luminosa verso l'alto utilizza un sistema di illuminazione di controllo indipendente suddiviso in otto aree e l'elemento luminescente utilizza LED a bassa attenuazione per prolungare la durata operativa.

6. Software di misurazione 2D e 3D multifunzione sviluppato in modo indipendente, i risultati della misurazione possono essere esportati in DXF, Word, Excel, PDF e altri formati.

7. La macchina può continuare a essere ispezionata 24 ore su 24 nella linea di produzione.

8. Guida lineare di precisione a 3 assi, sistema di azionamento di precisione e sistema di controllo CNC.

9. Corpo macchina in granito di precisione con elevata precisione e stabilità.

10. Nuova struttura del piano di lavoro della macchina, per evitare pizzicamenti durante le operazioni

Obiettivo zoom automatico F3 ad alta precisione a circuito chiuso

Caratteristiche:

1. Obiettivo ad alta risoluzione da 3 milioni di pixel
2. Il servocontrollo a circuito completamente chiuso elimina il divario nella trasmissione degli ingranaggi e migliora notevolmente la ripetibilità della macchina.
3. Adotta il righello a reticolo a forma di anello ad alta precisione e risoluzione appositamente sviluppato e progettato dalla nostra azienda per l'obiettivo F3 per un feedback completo della posizione a circuito chiuso.
4. L'obiettivo F3 è dotato di una sorgente luminosa coassiale per risolvere il problema dell'oscurità nella misurazione di fori profondi.
5. Feedback della posizione del servo completamente a circuito chiuso per una messa a fuoco completamente automatica

21 Ordini Compensazione Volumetrica

Macchina di misurazione Easson Vision utilizzata con il sistema di controllo di rete della serie AR che include una compensazione volumetrica di 21 ordini, con lettura dell'encoder lineare ad altissima velocità e EAD integrato (decodificatore di codice assoluto) consente al sistema della serie AR di utilizzare la nostra scala assoluta ad alta precisione AS-80 , fornendo misurazioni ad alta precisione e ad alta risoluzione.

Misurazione multipla 2D/3D

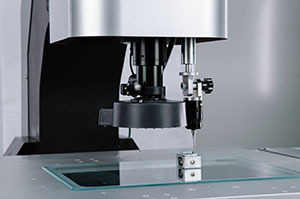

Le tre serie di macchine di misura visiva Easson possono collaborare con il tastatore ad alta precisione Renishaw del Regno Unito per misurazioni multiple 2D / 3D. La misurazione 3D della sonda può essere combinata con la misurazione 2D del sistema di imaging. Per la misurazione 2D/3D viene utilizzato lo stesso sistema di coordinate in una combinazione perfetta e semplice.
