| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | ES-14B |
| Quantità di ordine minimo: | 1 SET |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1000 SET al mese |
| Applicazione: | Fresatura, Tornio, Rettifica, Alesatrice | Energia: | 110 V - 220 V, 50 Hz |
|---|---|---|---|
| Le lingue: | 20 scelte | Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Peso lordo: | 3 Kg | Segnale di uscita: | TTL |
| Nome: | Letture digitali | Parola chiave: | Lettura della scala digitale |
| Evidenziare: |
Scala lineare ottica GS30,Scala lineare ottica GS10,Encoder con scala in vetro da 0,1 micron |
||
Smerigliatrice per tornio per fresatura CNC in vetro GS10 GS30 Scala lineare ottica

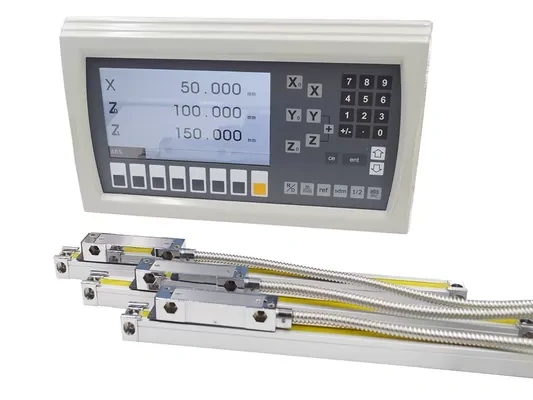

Parametro dei prodotti di lettura digitale
| Modello | ES-14B | ||
| Numero dell'asse | 3 assi | ||
| Visualizzazione dell'asse | 0,1μm, 0,5μm, 1μm, 5μm | ||
| Ingresso segnale | Segnale in quadratura A/B | ||
| Alimentazione elettrica | CA110 V - 220 V / 50 Hz - 60 Hz | ||
| Peso (kg) | 3 | ||
| Frequenza di ingresso | 2 MB Hz | ||
| Tastiera operativa | Pulsanti a sfioramento leggero | ||
| Temperatura di esercizio | 0℃ - 45℃ | ||
| Temperatura di conservazione | -40℃ - 55℃ | ||
| Umidità relativa | ≤ 95% | ||
| Ingressi | 2 o 3 encoder lineari | ||
| Norma EMC |
IEC61000-4-2/GB/T 17799-2 IEC61000-4-4/GB/T 17799-4 IEC61000-4-5/GB/T 17799-5 |
||

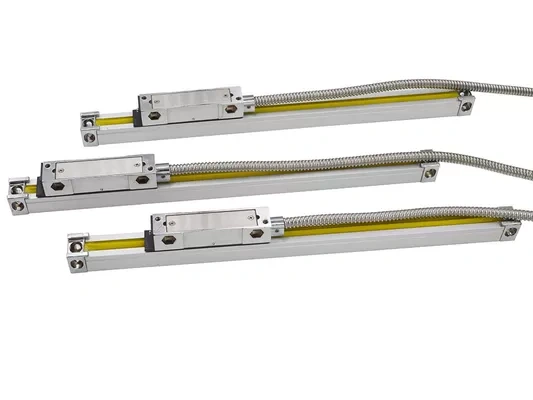

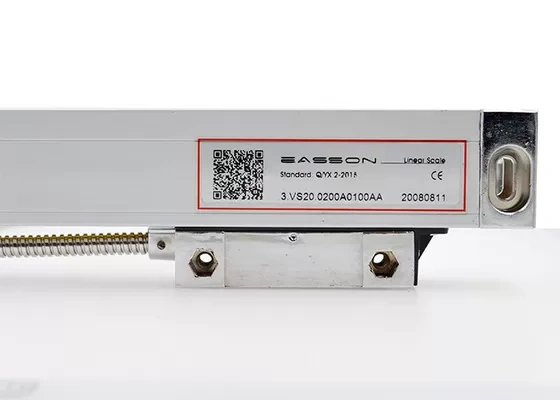

Scala lineare ottica | Scala lineare | Scala in vetro ottico Specifica
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | Sistema di supporto a cinque cuscinetti a 45° | Sistema di supporto verticale a cinque cuscinetti | ||||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misurazione | 100-1200 mm | Ogni 50 mm per lunghezza Spec. | Non disponibile | Ogni 50 mm per lunghezza Spec. | |||||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm per lunghezza Spec. | Ogni 50 mm per lunghezza Spec. fino a 500 mm | ||||||||||
| Precisione | 100-450 mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000mm | -- | ±25μm | -- | ||||||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||||||
| Istersi | 3μm (0,003 mm) | ||||||||||||
| Protezione | IP53 | ||||||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
Serie GS10 / GS11 / GS12 / GS13
Serie GS30 / GS31 / GS32 / GS33
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Segnale di uscita
L'interfaccia A Qual B (TTL o TTL differenziale, D-TTL) è l'interfaccia di segnale scala lineare/encoder più popolare e semplice per macchine CNC o strumenti di misura.
Vantaggio: Basso costo; Molto popolare e semplice.
Carenza:
È possibile un solo segnale di direzione.
Nessun rilevamento errori, affidabilità molto scarsa.
Solo segnale incrementale, nessun riferimento di assoluzione.
Molto difficile per l'alta velocità e l'alta risoluzione.
Calibrazione laser al 100%.
Tutte le righe ottiche lineari Easson sono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.
