| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | EA-926 |
| Quantità di ordine minimo: | 1 SET |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1000 SET al mese |
introduzione al prodotto
La serie EA è uno dei nuovi sistemi di lettura digitale con funzioni tutto in uno sviluppati da Easson. Si tratta di un pratico display digitale con scala in vetro ottico multifunzionale per macchine utensili manuali come fresatrici, tornii, alesatrici, ecc.
Il design è quello di garantire la piena funzionalità e l'alta qualità, cercare di utilizzare la soluzione più ragionevole per ridurre il prezzo per migliorare la competitività del prodotto.
Autotex viene utilizzato come membrana chiave della serie EA, offre un'eccellente resistenza chimica ai solventi industriali più comunemente utilizzati e un'eccellente durata dell'interruttore, la cui durata prevista è di 100.000 volte.
Trasformatore di aumento della temperatura estremamente basso
Tutti gli alimentatori per lettura digitale Easson utilizzano un trasformatore di potenza lineare e un filtro di potenza, questo può aiutare i nostri prodotti a superare l'immunità al rumore e la compatibilità elettromagnetica.
Ridurre la generazione di calore totale all'interno dell'ES DRO al fine di ottenere una lunga durata operativa. Viene utilizzato un trasformatore con aumento della temperatura ultra basso costruito con un nucleo in icron ad altissima permeabilità, che porta effettivamente l'aumento della temperatura a soli 5 ℃ circa.
Apparecchiature per prove EMC
Per garantire che tutti i prodotti Easson DRO possano superare le specifiche standard EMC standard, disponiamo di un set completo di tester di immunità EMC per test ESD.
Easson DRO è stato conforme agli standard pertinenti per la compatibilità elettromagnetica (EMC) come indicato di seguito:
IEC61000-4-2 / GB / T 17799-2: Immunità alle scariche elettrostatiche (scarica a contatto 6000 V, scarica in aria 8000 V)
IEC61000-4-4 / GB / T 17799-4: Immunità ai transitori elettrici rapidi (ampiezza dell'impulso 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunità ai fulmini (picco di tensione impulsiva sovrapposto 2000 V)
Prova di invecchiamento
.
Easson DRO deve eseguire il test di invecchiamento, utilizzando il conteggio del generatore di segnale a 3 assi, assicurarsi che tutti i calcoli vengano letti correttamente, test ad alta temperatura e test di carico per 3 giorni prima della procedura di controllo qualità.

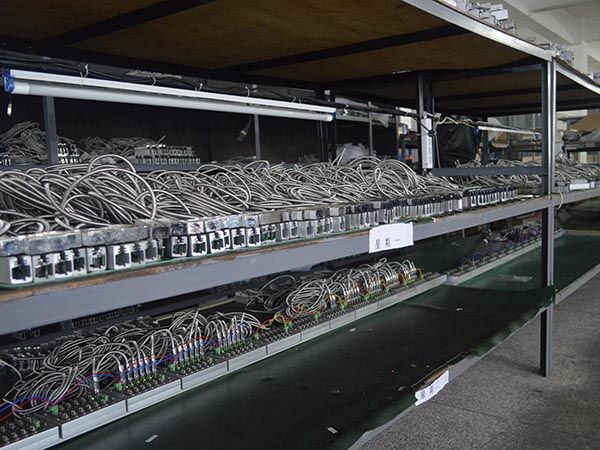

La testina del lettore di Easson Optical Linear Scale deve essere accesa per un test di invecchiamento di 72 ore prima del montaggio,
assicurarsi che tutta la qualità della scala lineare sia affidabile.
Specifica tecnica
| Numero di modello | EA-926 | ||
| Numero dell'asse | Due Assi | ||
| Visualizzazione dell'asse | 0,1μm, 0,5μm, 1μm, 5μm | ||
| Ingresso segnale | TTL | ||
| Intervallo di tensione | CA110 V - 220 V / 50 Hz - 60 Hz | ||
| Peso netto (kg) | 2 | ||
|
Frequenza di ingresso |
2 MB Hz | ||
| Tastiera operativa | Pulsanti a sfioramento leggero | ||
| Temperatura di esercizio | 0℃ - 45℃ | ||
| Temperatura di conservazione | -40℃ - 55℃ | ||
| Umidità relativa | ≤ 95% | ||
| Ingressi | 2 encoder lineari | ||
| Norma EMC |
IEC61000-4-2/GB/T 17799-2 |
||
Il parametro di base è incluso come di seguito:
| Centratura (1/2) |
| Display metrico/pollici (mm/pollici) |
| Assoluto/incrementale (ABS/INC) |
| Spegnimento Memoria (30 dati secondari) |
| 199 sottodato |
| Memoria di riferimento (REF) |
| Zero |
| Diametro del cerchio primitivo (PCD) |
| Posizionamento dei fori nella linea (LHOLE) |
| Semplice funzione "R". |
| Funzione "R" fluida |
| Compensazione dell'errore lineare |
| Compensazione degli errori non lineari |
| Funzione INCL |
| Visualizzazione della velocità dell'asse |
Funzioni avanzate DRO serie ES: Compensazione errore non lineare
Funzioni avanzate per fresatrice
Interfaccia del connettore
| SPILLO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Segnale TTL | --- | 0 V | --- | TERRA | --- | UN | 5 V | B | R |
| Cavo | --- | Arancia | --- | Terra | --- | Giallo | Rosso | Verde | Marrone |
