| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | EA-926 |
| Quantità di ordine minimo: | 1 SET |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1000 SET al mese |
| Nome: | Encoder lineare CNC | Parola chiave: | Scala lineare digitale |
|---|---|---|---|
| Utilizzo: | Fresatrice, Tornio, Rettificatrice | Alimentazione elettrica: | 110 V - 220 V, 50 Hz |
| Le lingue: | 20 opzioni | Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Peso lordo: | 3 Kg | Segnale di uscita: | TTL |
| Evidenziare: |
Encoder lineari ottici da 1um,Encoder lineari ottici da 5um,Lettura digitale EA 926 easson |
||

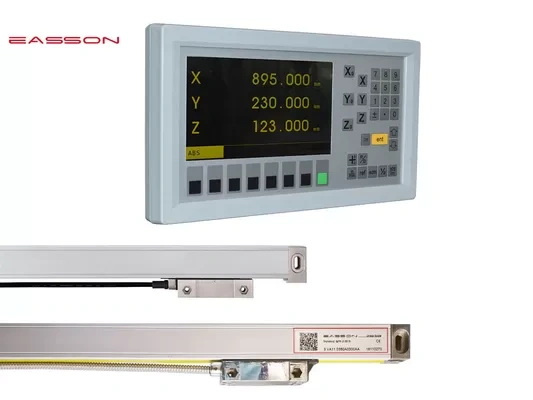

Encoder lineari ottici da 5um/1um con sistema di lettura digitale LCD
Parametro dei prodotti di lettura digitale

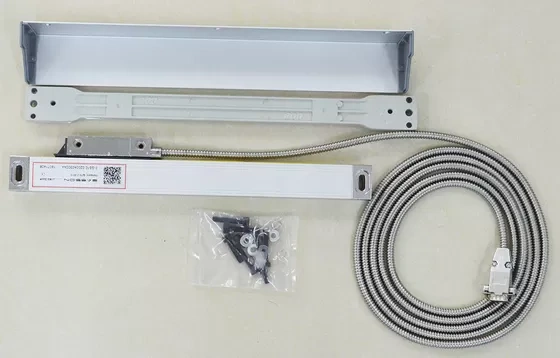

Scala lineare ottica | Scala lineare | Scala in vetro ottico Specifica
Caratteristiche della scala lineare | Encoder lineare in lega di alluminio
L'encoder lineare | scala lineare | La riga in vetro ottico è un sensore, trasduttore del lettore adatto per un reticolo di vetro che codifica la posizione. Il sensore legge il reticolo di vetro per convertire la posizione codificata in un segnale analogico o digitale che può essere decodificato in posizione da una lettura digitale (DRO) o da un controller. Gli encoder sono di due tipi, uno incrementale e un altro assoluto. La serie Easson GS è la scala incrementale.
| GS10 | GS11 | GS12 | GS13 | GS30 | GS31 | GS32 | GS33 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | Sistema di supporto verticale a cinque cuscinetti | |||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misurazione | 100-1200mm | Ogni 50 mm per lunghezza Spec. | Ogni 50 mm per lunghezza Spec. | ||||||
| 1300-3000mm | Non disponibile | Ogni 50 mm per lunghezza Spec. fino a 500 mm | |||||||
| Precisione | 100-450 mm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm |
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | ||||
| 1050-2000 mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | ||||
| 1300-3000mm | -- | -- | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione

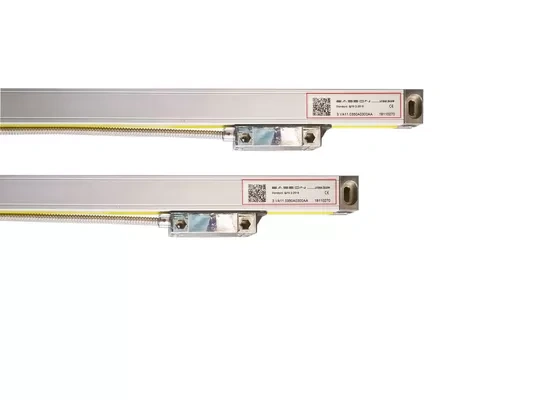

Serie GS10 / GS11 / GS12 / GS13
Serie GS30 / GS31 / GS32 / GS33
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Applicazioni
Per le applicazioni tipiche di macchine utensili manuali come fresatrici o torni, la risoluzione 10 µm o 5 µm è sufficiente per soddisfare i requisiti applicativi. Gli encoder lineari delle serie GS10 e VS10 forniscono tale risoluzione con una classe di precisione di ± 10 µm entro un campo di corsa di 1 metro.
Calibrazione laser al 100%.
Tutte le righe ottiche lineari Easson sono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.
