| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | VS20 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Custodia in compensato |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1500 pezzi al mese |
| Nome: | Scale Lineari Cnc | Parola chiave: | Encoder lineare a basso costo |
|---|---|---|---|
| Mis. Standard: | 0,02 millimetri | Mis. Lunghezza: | 1250-3000 millimetri |
| Risoluzione dello schermo: | 0,005 millimetri | Garanzia: | 13 mesi |
| Alimentazione elettrica: | CC 5 V | Segnale di uscita: | TTL (A Qual B) |
| Evidenziare: |
Encoder a scala lineare con risoluzione 1um,Encoder a scala lineare con risoluzione 5um,Encoder per vetro per smerigliatrice, fresatura per tornio |
||

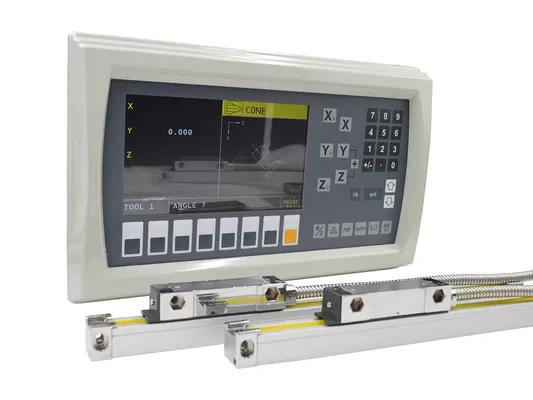

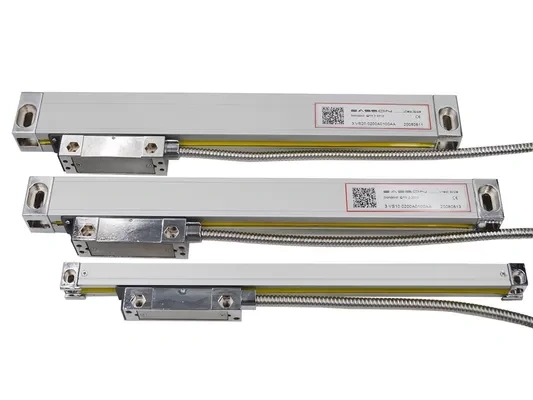

Encoder a scala lineare con risoluzione 5um 1um per smerigliatrice per tornio
Specifiche di prodotto
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misurazione | 50-1200mm | Ogni 50 mm | Non disponibile | ||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
VS20 Serie
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | GND | GND |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
DIN 7 PIN
| SPILLO | Cavo | TTL |
| 1 | Arancia | 0 V |
| 2 | —— | —— |
| 3 | Giallo | UN |
| 4 | Verde | B |
| 5 | Rosso | 5 V |
| 6 | Marrone | R |
| 7 | Terra | TERRA |
| Caso | Terra | TERRA |
Descrizione del prodotto
Sistema di misurazione ottica avanzato
Il supporto diapositiva delle bilance della serie VS / VA utilizza un design a cinque cuscinetti e sei molle per il trasduttore lineare a reticolo ottico, specialmente in scale di grandi dimensioni come il grande tornio. La precisione è migliore rispetto alla scala lunga della serie GS20.
Prova di invecchiamento
La testina del lettore di Easson Optical Linear Scale deve essere sottoposta a un test di invecchiamento di 72 ore prima del processo di assemblaggio.
Calibrazione laser al 100%.
Tutti gli encoder a scala lineare sono ispezionati e calibrati individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.

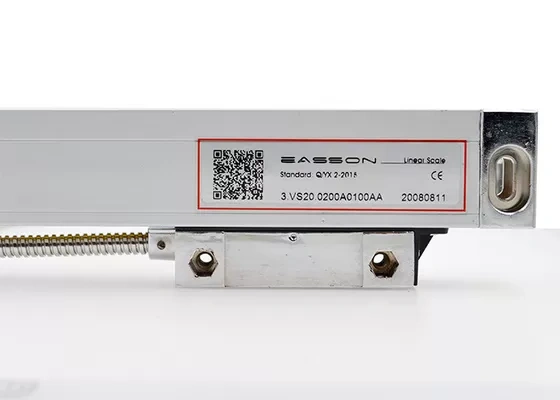

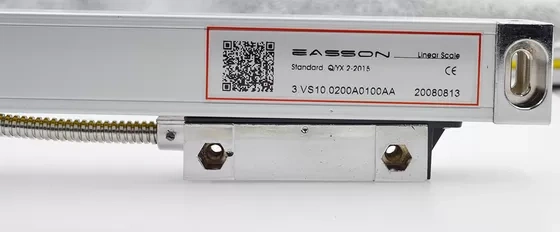

Rapporto di precisione nel codice QR
Su ogni codificatore a scala lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
