| Nome: | Sistema di misurazione della visione | Parola chiave: | Dispositivi di misurazione video |
|---|---|---|---|
| Mis. Precisione: | (2,5+L/200)μm | Mis. Viaggio: | 500X400X250 mm |
| Telecamera: | Telecamera industriale ad alta risoluzione | Risoluzione: | Scala lineare assoluta da 0,01 μm |
| Modello operativo: | Automatico | Ripetibilità: | ± 4 - 5 µm |
La macchina di misurazione video (VMM), nota anche come sistema di misurazione visiva, funziona sulla base dei principi della tecnologia di misurazione ottica senza contatto. Combina immagini video ad alta risoluzione, sistemi ottici e di illuminazione precisi e un software avanzato per misurare le dimensioni degli oggetti con grande precisione e velocità. Ecco uno sguardo dettagliato al principio di funzionamento di una macchina di misura video:
Acquisizione di immagini : Al centro di un VMM c'è una fotocamera digitale ad alta risoluzione, che cattura le immagini dell'oggetto posizionato sul palco della macchina. L'oggetto è illuminato da una combinazione di illuminazione in campo chiaro e in campo scuro per migliorare varie caratteristiche e bordi per una migliore visibilità e precisione di misurazione.
Sistema ottico : La fotocamera è spesso dotata di un sistema di obiettivi zoom che può essere regolato per visualizzare l'oggetto a diversi ingrandimenti. Ciò consente flessibilità nella misurazione di oggetti di varie dimensioni e dettagli.
Movimento scenico : l'oggetto è posizionato su un palco piatto e stabile che può muoversi sugli assi X, Y e talvolta Z. Questo movimento è generalmente controllato da motori computerizzati che posizionano l'oggetto esattamente sotto la telecamera. In alcune macchine, invece, la telecamera e l'ottica si muovono, mentre l'oggetto rimane fermo.

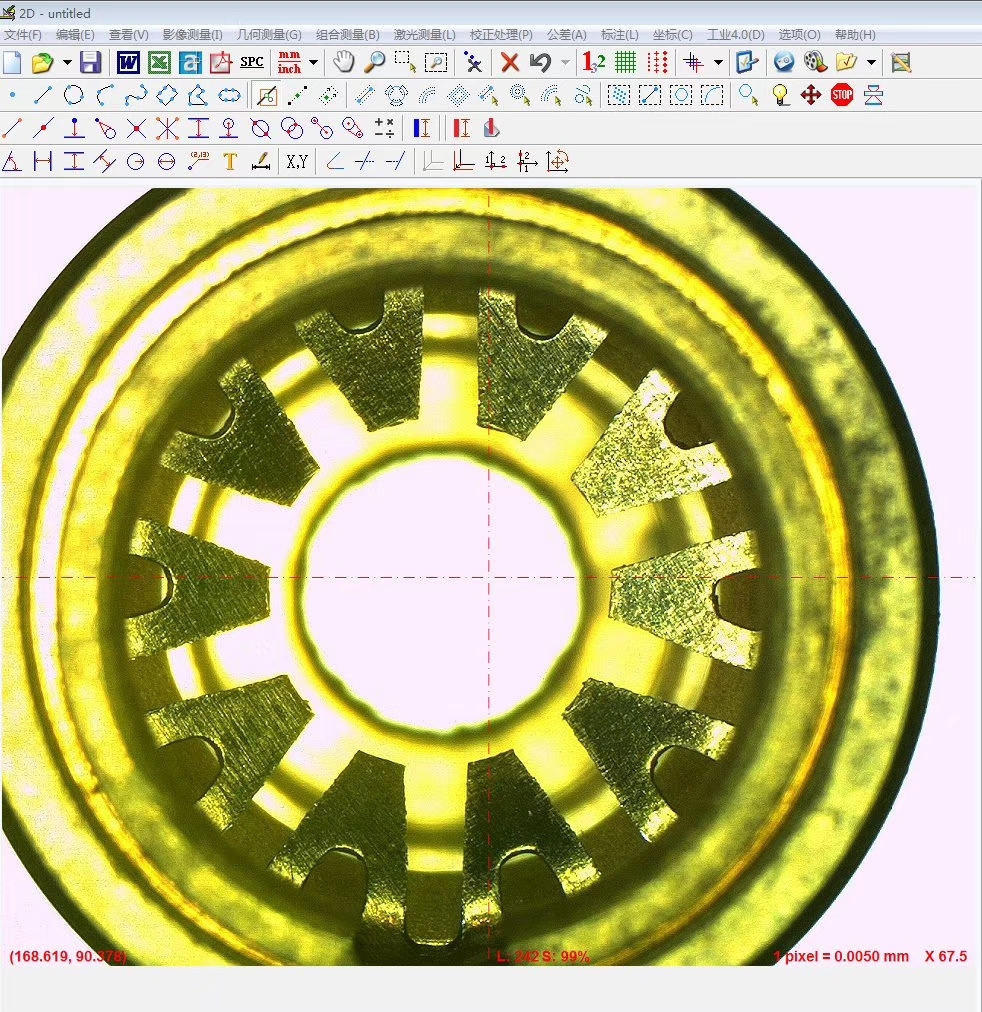

Elaborazione del software : Le immagini catturate vengono elaborate utilizzando un software specializzato. Questo software applica vari algoritmi per riconoscere bordi, forme e caratteristiche dell'oggetto. Calcola dimensioni come distanze, angoli, raggi e altri parametri geometrici confrontando la scala nota dell'immagine con le dimensioni dei pixel nell'immagine catturata.
Rilevamento dei bordi : Una delle funzioni chiave del software è il rilevamento dei bordi. Identifica i punti esatti dell'oggetto in cui si verificano i bordi, il che è fondamentale per la misurazione dimensionale. Il software determina questi punti in base ai cambiamenti di contrasto o colore rilevati dalla fotocamera.
Calibrazione : Per garantire la precisione, il VMM è calibrato utilizzando standard o riferimenti noti. La calibrazione compensa eventuali distorsioni ottiche o imprecisioni nella meccanica della macchina o nel sistema di imaging.
Uscita dati : Infine, le misurazioni vengono visualizzate all'utente e possono essere esportate su altri sistemi o utilizzate per generare report dettagliati. Il software può anche fornire analisi statistiche per monitorare i processi di controllo qualità.
Specifica tecnica
| Modello | SP-3020 | SP-4030 | SP-5040 | SP-6050 |
| Corsa di misurazione (mm) | 300×200×200 | 400×300×250 | 500x400x250 | 600×500×300 |
| Dimensione complessiva (mm) | 1200×720×1600 | 1250×900×1600 | 1920×1200×1720 | 1350×1000×1850 |
| Dimensioni del vetro del tavolo da lavoro (mm) | 339×239×10 | 439×339×12 | 549×469×16 | 648×548×18 |
| Peso (kg) | 280 | 410 | 800 | 1700 |
| Carico massimo della tabella (chilogrammi) | 30 | 30 | 30 | 30 |
| Precisione della misurazione (μm) | 1,5+L/200 | 2,5+L/200 | 2+L/150 | |
| Ingrandimento | Ingrandimento ottico 0,7-4,5X, ingrandimento immagine 20-125X |
|||
| Risoluzione del display dell'asse | 0,00001 mm (0,01 μm) |
|||
| Sistema di illuminazione | Cinque cerchi e otto aree illuminate con sorgente programmabile |
|||
| Modello operativo | Automatico, controllo tramite mouse, joystick o tastiera |
|||
| Lente | Zoom automatico, lente coassiale ottica con messa a fuoco automatica |
|||
| Sistema di visione | Telecamera con otturatore globale CMOS da 1/2'' ad alta risoluzione |
|||
Caratteristiche

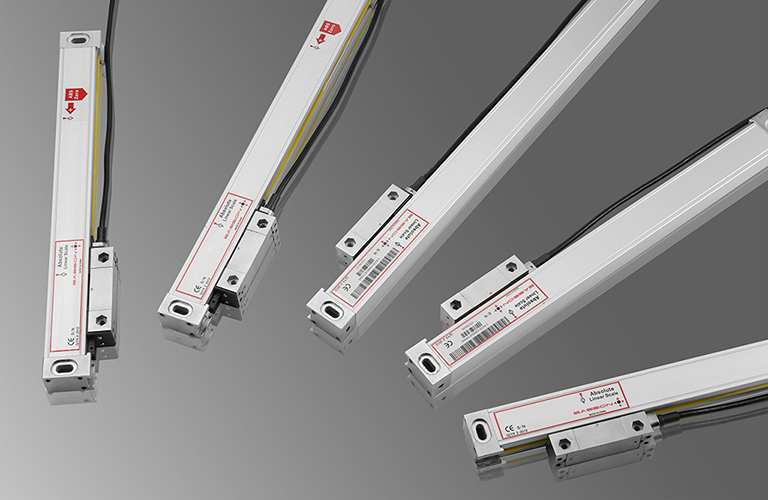

1. Gli assi X, Y e Z della scala lineare assoluta, che sono stati ricercati e sviluppati in modo indipendente, presentano una risoluzione fino a 0,01 μm.
2. Obiettivo zoom automatico a circuito chiuso F3 ad alta precisione.
3. Il controller di movimento dal design unico della macchina di misura Vision utilizza la trasmissione Ethernet, fornendo un sistema efficiente e affidabile che supera l'instabilità della trasmissione USB.
4. Sensore CMOS da 1/2'' ad alta risoluzione del processore di immagini per garantire che l'immagine sia chiara e senza sbavature.
5. La sorgente luminosa verso l'alto utilizza un sistema di illuminazione di controllo indipendente suddiviso in otto aree e l'elemento luminescente utilizza LED a bassa attenuazione per prolungare la durata operativa.
6. Il software di misurazione 2D e 3D multifunzione, sviluppato in modo indipendente, consente di esportare i risultati della misurazione in formati come DXF, Word, Excel, PDF e altri.
Obiettivo zoom automatico F3 ad alta precisione a circuito chiuso
Caratteristiche dell'obiettivo:
Obiettivo ad alta risoluzione da 1. 3 milioni di pixel
2. Il servocomando a circuito completamente chiuso elimina il divario nella trasmissione degli ingranaggi e migliora notevolmente la ripetibilità della macchina.
3. Utilizzare il righello a reticolo a forma di anello ad alta precisione e alta risoluzione, sviluppato e progettato appositamente dalla nostra azienda per l'obiettivo F3, per fornire un feedback completo sulla posizione a circuito chiuso.
4.L'obiettivo F3 include una sorgente luminosa coassiale per risolvere il problema dell'illuminazione inadeguata durante la misurazione di fori profondi.
5. Feedback della posizione del servo completamente a circuito chiuso per una messa a fuoco completamente automatica
I tre assi della macchina SPARTAN adottano il sistema di servomotore CA, riconosciuto dall'industria come uno dei sistemi più affidabili, per garantire misurazioni affidabili e ad alta velocità.
21 Ordini Compensazione Volumetrica
La macchina di misurazione Easson Vision è dotata del sistema di controllo di rete serie AR, che comprende 21 ordini di compensazione volumetrica. È dotato di lettura dell'encoder lineare ad altissima velocità e di un EAD (decodificatore di scala assoluta) integrato che consente l'uso della nostra scala assoluta ad alta precisione AS-80. Questa configurazione fornisce misurazioni ad alta precisione e ad alta risoluzione.
2D/3D M multiplo Misurazione
Le macchine di misura visiva sono compatibili con il tastatore ad alta precisione Renishaw del Regno Unito per attività di misurazione multipla 2D e 3D. Le capacità funzionali includono, tra le altre, la misurazione dell'altezza, la misurazione del piano, la misurazione della sfera, la misurazione del cilindro, la misurazione del cono, la misurazione del cerchio interno e la misurazione del cilindro interno.
