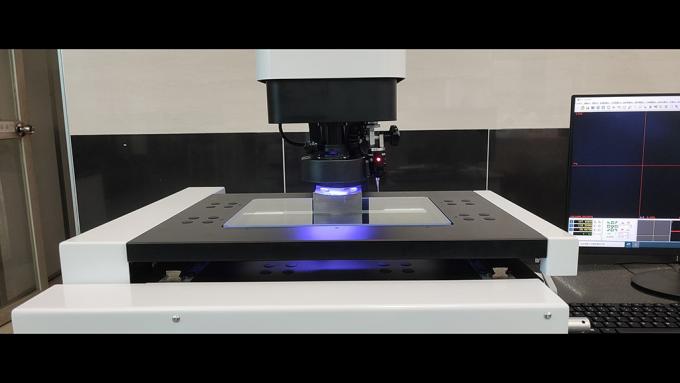

Sistema di misurazione della visione CNC CMOS, dispositivi di misurazione della lunghezza digitale

Il sistema di misurazione automatica della visione della serie AT è progettato specificamente per misurazioni ripetute di grandi dimensioni, è ad alta velocità, altamente efficiente e potente.

Le caratteristiche del sistema di controllo VMM della serie AR sono le seguenti:

• Adotta uno speciale processore appositamente costruito (ASP) per ridurre significativamente il numero di circuiti e parti elettronici per migliorare l'affidabilità.
• Adottare una struttura a circuito unico, al fine di ridurre notevolmente il numero di cablaggi per migliorare l'affidabilità.
• Sistema di servocontrollo CA ad anello chiuso ad alta velocità, risparmio energetico e alta precisione, in grado di fornire una precisione di posizionamento fino a 1 μm, al fine di ridurre al minimo i possibili fattori che influenzano la ripetibilità della misurazione.
• 21 ordini di compensazione dell'errore spaziale stereo geometrico ad alta precisione.
• Guida lineare ad alta precisione, più affidabile per il movimento della macchina.

Specifica tecnica

Caratteristiche

• L'asse X, Y, Z della scala lineare assoluta è ricerca e sviluppo indipendenti , con una risoluzione fino a 0,01 µm.
• Obiettivo zoom automatico F3 ad alta precisione a circuito chiuso.
• Il controller di movimento appositamente progettato della macchina di misura Vision che utilizza la trasmissione Ethernet, che è un sistema efficiente e affidabile, può risolvere lo svantaggio della trasmissione USB instabile.
• Sensore CMOS ad alta risoluzione del processore di immagini per garantire che l'immagine sia chiara e senza sbavature.
• La sorgente luminosa verso l'alto utilizza un sistema di illuminazione di controllo indipendente suddiviso in otto aree e l'elemento emettitore di luce utilizza LED a bassa attenuazione per prolungare la durata operativa. Con luce blu per la misurazione di metalli speciali
• Software di misurazione 2D e 3D multifunzione sviluppato in modo indipendente, i risultati della misurazione possono essere esportati in DXF, Word, Excel, PDF e altri formati.
• La macchina può funzionare in 24 ore e continuare a funzionare.
• Guida lineare di precisione a 3 assi, sistema di azionamento di precisione e sistema di controllo CNC.
• Corpo macchina in granito di precisione con elevata precisione e stabilità.
• Nuovo design del piano di lavoro della macchina, per evitare pizzicamenti durante le operazioni

Obiettivo zoom automatico F3 ad alta precisione a circuito chiuso

Combinato con la scala ad anello ad alta precisione e alta risoluzione sviluppata e progettata dall'obiettivo F3 di Easson, il feedback di posizione a circuito chiuso completo, l'errore di ripetizione multipla dell'immagine causato dallo spazio di trasmissione degli ingranaggi viene eliminato per migliorare la ripetibilità della misurazione complessiva.

21 Ordini Compensazione Volumetrica

Macchina di misurazione Easson Vision utilizzata con il sistema di controllo di rete della serie AR che include una compensazione volumetrica di 21 ordini, con lettura dell'encoder lineare ad altissima velocità e EAD integrato (decodificatore di codice assoluto) consente al sistema della serie AR di utilizzare la nostra scala assoluta ad alta precisione AS-80 , fornendo misurazioni ad alta precisione e ad alta risoluzione.

2D/3D M multiplo Misurazione

Le tre serie di macchine di misura visiva Easson possono collaborare con il tastatore ad alta precisione Renishaw del Regno Unito per misurazioni multiple 2D / 3D. La misurazione 3D della sonda può essere combinata con la misurazione 2D del sistema di imaging. Per la misurazione 2D/3D viene utilizzato lo stesso sistema di coordinate in una combinazione perfetta e semplice.

Visualizzazione completa Funzione Nivigazione

Risolve la limitazione funzionale secondo cui lo strumento di misurazione dell'immagine non può osservare l'intera vista del prodotto a causa dell'ingrandimento e può trovare rapidamente e con precisione la posizione di misurazione del prodotto per pezzi grandi e complessi.
