| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | GS20 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Custodia in compensato |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1500 pezzi al mese |
| Nome: | Sistema Dro per fresatrice | Parola chiave: | Lettura digitale Easson |
|---|---|---|---|
| Modello: | GS20 | Marchio: | Easson |
| Risoluzione: | 0,005 mm | Lunghezza: | 1300-3000mm |
| Alimentazione elettrica: | CC 5 V | Segnale di uscita: | TTL |
| Evidenziare: |
Lettura digitale Scale lineari Easson,Scala lineare Easson da 3000 mm,Scala lineare Easson di misurazione da 3000 mm |
||

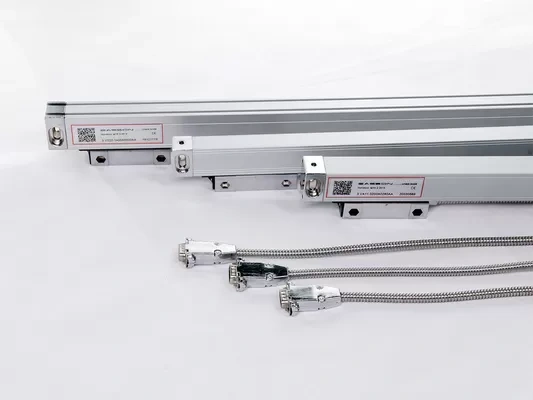

Lettura di misurazione Dro Lettura digitale 1300-3000 mm Scala lineare Easson
Specifiche di prodotto
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | Sistema di supporto a cinque cuscinetti a 45° | Sistema di supporto verticale a cinque cuscinetti | ||||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 100-1200 mm | Ogni 50 mm per lunghezza Spec. | Non disponibile | Ogni 50 mm per lunghezza Spec. | |||||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm per lunghezza Spec. | Ogni 50 mm per lunghezza Spec. fino a 500 mm | ||||||||||
| Precisione | 100-450 mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000 mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000mm | -- | ±25μm | -- | ||||||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||||||
| Istersi | 3μm (0,003 mm) | ||||||||||||
| Protezione | IP53 | ||||||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
Serie GS10 / GS11 / GS12 / GS13
Serie GS20 / GS21 / GS22 / GS23
Serie GS30 / GS31 / GS32 / GS33
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
DIN 7 PIN
| SPILLO | Cavo | TTL |
| 1 | Arancia | 0 V |
| 2 | —— | —— |
| 3 | Giallo | UN |
| 4 | Verde | B |
| 5 | Rosso | 5 V |
| 6 | Marrone | R |
| 7 | Terra | TERRA |
| Caso | Terra | TERRA |
Descrizione del prodotto
Sistema di misurazione ottica avanzato
La testina di lettura si muove lungo la piccola guida a frizione del reticolo di vetro. La testa di lettura è collegata al telaio di montaggio esterno tramite un accoppiamento. L'accoppiamento può compensare l'inevitabile errore di allineamento tra la riga del reticolo di vetro e la guida della macchina utensile
Design a doppia guarnizione
L'alloggiamento in alluminio del righello per reticolo lineare incluso protegge efficacemente il righello, la testina di scansione e il binario di guida da polvere, trucioli e fluido da taglio. Il labbro di tenuta elastico che si spinge automaticamente verso il basso mantiene l'alloggiamento sigillato.
Calibrazione laser al 100%.
Easson ogni encoder lineare è sottoposto a rigorosa calibrazione il nostro interferometro laser interno e può fornire rapporti di test di precisione per garantire la qualità del prodotto e la tracciabilità della qualità.
Rapporto di precisione

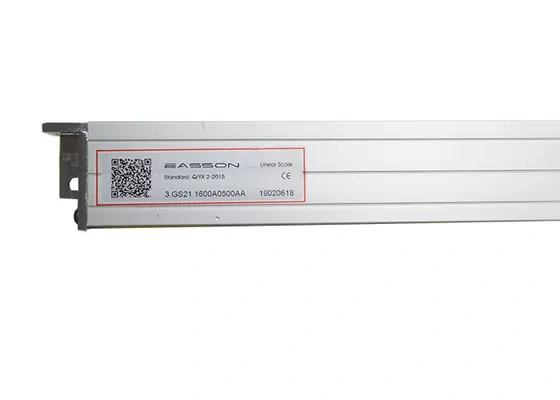

Su ogni scala lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
FAQ
1. Chi siamo?
Easson è un produttore che progetta e produce apparecchiature di misurazione di precisione da oltre 20 anni. Come macchina di misurazione video, proiettore di profili ottici, contatore (DRO), codificatore lineare e riga di vetro.
2. Come possiamo garantire la qualità?
Stiamo implementando il sistema Total Quality Management (TQM) nella nostra fabbrica in Cina da oltre 20 anni. Controllo rigoroso dei processi di produzione, dei registri di qualità e della formazione del personale, anche dei test di invecchiamento dei prodotti, ecc. Tutto questo per garantire che la garanzia della qualità sia sempre implementata in tutti i processi di produzione.
3. Tempi di consegna
L'ordine di trasporto via mare normalmente avviene 30 giorni dopo aver ricevuto la conferma dell'ordine, una piccola quantità per il trasporto aereo è disponibile per la spedizione in qualsiasi momento.
4. Termine di pagamento
A: Normalmente accetta il pagamento T/T al 100%, per altri termini di pagamento, non esitare a contattare per la discussione.
