| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | VS20 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Custodia in compensato |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1500 pezzi al mese |
| Nome: | Encoder ottico assoluto | Parola chiave: | Encoder lineare ottico |
|---|---|---|---|
| Applicazione: | Tornio lungo, fresatrice | Mis. Lunghezza: | 1300-3000 millimetri |
| Risoluzione dello schermo: | 5 µm | Garanzia: | 13 mesi |
| Alimentazione elettrica: | CC 5 V | Segnale di uscita: | TTL |
| Evidenziare: |
Encoder lineare in vetro da 3000 mm,Encoder lineare in vetro VS20 Easson,Scala lineare in vetro VS20 Easson |
||

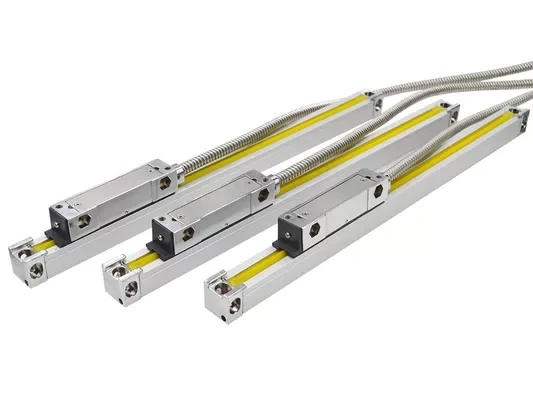

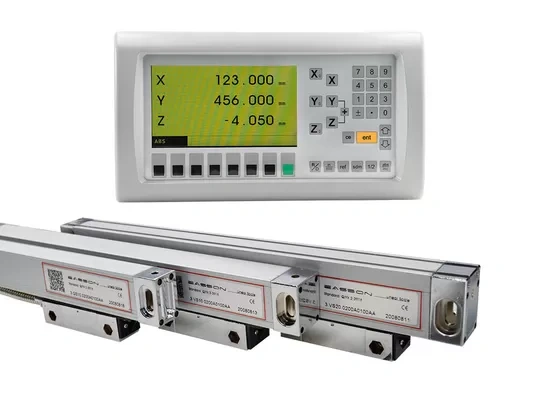

Scala dell'encoder lineare da 1300-3000 mm di alta precisione per alesatrice per tornio di fresatura di grandi dimensioni
Specifiche di prodotto
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200mm | Ogni 50 mm | Non disponibile | ||||||
| 1300-3000 mm | Non disponibile | Ogni 100 mm | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000 mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000 mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
VS20 Serie
Caratteristiche:

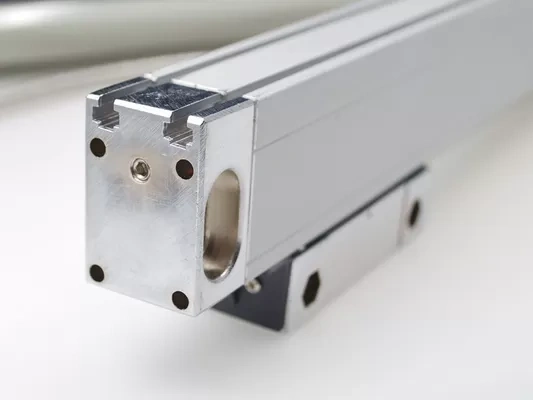

1. Il corpo della bilancia utilizza un design a doppia scanalatura a T che è comodo per installare e correggere il corpo della bilancia.
2. L'encoder lineare può essere collegato a un sistema a pressione positiva, il livello di protezione può raggiungere IP65.
3. L'encoder lineare VS20 ha tre superfici di montaggio di riferimento che possono adattarsi in modo flessibile a vari tipi di macchine utensili.
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Descrizione del prodotto
Caratteristiche avanzate del sistema di misurazione ottica
Prova di invecchiamento
La testina del lettore della scala lineare ottica di Easson deve essere sottoposta a test di invecchiamento per 3 giorni prima del montaggio, assicurarsi che tutti i dispositivi elettronici e la qualità della bilancia lineare siano affidabili.
Calibrazione laser al 100%.
Ogni encoder lineare Easson viene sottoposto a una rigorosa calibrazione tramite il nostro interferometro laser interno e può fornire rapporti di test di precisione per garantire la qualità del prodotto e la tracciabilità della qualità.

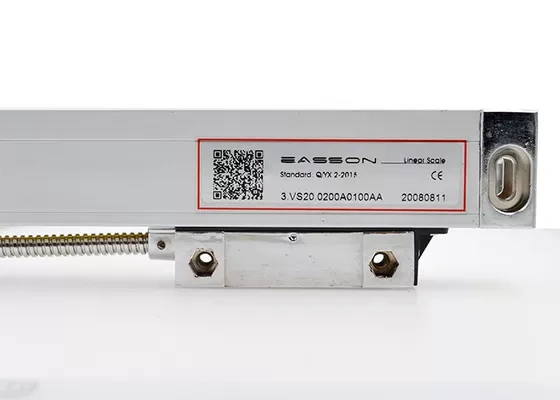

Rapporto di precisione nel codice QR
Su ogni codificatore lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
