| Nome: | Tornio Dro Systems | Parola chiave: | Macchine utensili per tornio |
|---|---|---|---|
| Richiedi: | Fresatrice, Tornio, Rettificatrice | Materiale: | Alluminio |
| Garanzia: | 13 mesi | Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| voltaggio: | CA 110 V/220 V, 15 W | Segnale di uscita: | TTL |
introduzione al prodotto
La serie EA è l'ultimo sistema di lettura digitale con funzioni tutto in uno lanciato da Easson nel 2020. Si tratta di un pratico display digitale con scala lineare ottica multifunzionale che è stato applicato a varietà di macchine utensili come fresatrici, tornii, rettificatrici, alesatrici ecc.

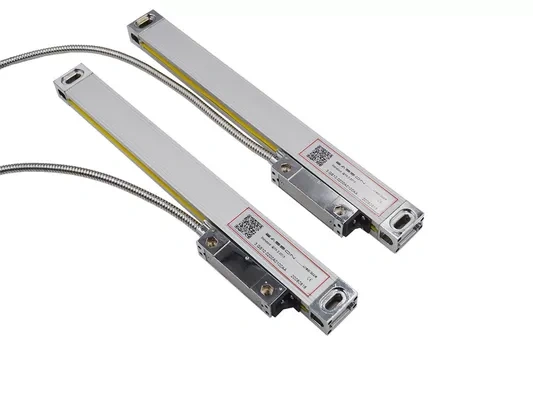

Coordinandosi con le scale lineari, i lettori della serie EA possono visualizzare con precisione il valore dello spostamento e ottenere NC/CNC.
Non puoi permetterti di perderlo se stai cercando un dispositivo di lettura digitale affidabile, efficiente ed economico.
Caratteristiche
Trasformatore di potenza lineare a temperatura ultrabassa
L'alimentazione del display digitale utilizza un trasformatore di potenza lineare e un filtro di potenza, ciò può migliorare l'immunità ai disturbi e i test EMC dei nostri prodotti.
Ridurre la generazione di calore totale all'interno del DRO per ottenere una lunga durata operativa. Viene utilizzato un trasformatore con aumento della temperatura ultra basso costruito con un nucleo in icron ad altissima permeabilità, che porta effettivamente l'aumento della temperatura a soli 5 ℃ circa.
Apparecchiature per prove EMC
Tutti i prodotti Easson DRO devono superare le specifiche standard EMC, quindi disponiamo di un set completo di tester di immunità EMC per test EMC.
Easson DRO è stato conforme agli standard pertinenti per la compatibilità elettromagnetica (EMC) come indicato di seguito:
IEC61000-4-2 / GB / T 17799-2: Immunità alle scariche elettrostatiche (scarica a contatto 6000 V, scarica in aria 8000 V)
IEC61000-4-4 / GB / T 17799-4: Immunità ai transitori elettrici rapidi (ampiezza dell'impulso 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunità ai fulmini (picco di tensione impulsiva sovrapposto 2000 V)
Prova di invecchiamento
.
Caratteristica del test di invecchiamento:
1. Verificare che il processo, il design, i materiali e altri aspetti siano difettosi o meno.
2. Revisiona tempestivamente la progettazione del prodotto per migliorarne la qualità e la durata.
3. Migliorare la qualità del prodotto e la reputazione sul mercato
Specifica tecnica
| Modello | EA-927 | ||
| Numero dell'asse | 2 assi | ||
| Visualizzazione dell'asse | 0,1μm, 0,5μm, 1μm, 5μm | ||
| Ingresso segnale | TTL | ||
| Alimentazione elettrica | CA110 V - 220 V / 50 Hz - 60 Hz | ||
| Peso netto (kg) | 2 | ||
|
Frequenza di ingresso |
2 MB Hz | ||
| Tastiera operativa | Pulsanti a sfioramento leggero | ||
| Temperatura di esercizio | 0℃ - 45℃ | ||
| Temperatura di conservazione | -40℃ - 55℃ | ||
| Umidità relativa | ≤ 95% | ||
| Ingressi | 2 encoder lineari | ||
| Norma EMC |
IEC61000-4-2/GB/T 17799-2 |
||
Il parametro di base è incluso come di seguito:
| Centratura (1/2) |
| Display metrico/pollici (mm/pollici) |
| Assoluto/incrementale (ABS/INC) |
| Spegnimento Memoria (30 dati secondari) |
| 199 sottodato |
| Memoria di riferimento (REF) |
| Zero |
| Diametro del cerchio primitivo (PCD) |
| Posizionamento dei fori nella linea (LHOLE) |
| Semplice funzione "R". |
| Funzione "R" fluida |
| Compensazione dell'errore lineare |
| Compensazione degli errori non lineari |
| Funzione INCL |
| Visualizzazione della velocità dell'asse |
Interfaccia del connettore
| SPILLO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Segnale TTL | --- | 0 V | --- | GND | --- | UN | 5 V | B | R |
| Cavo | --- | Arancia | --- | Terra | --- | Giallo | Rosso | Verde | Marrone |
