| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | GS10 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 3000 pezzi al mese |
| Nome: | Dro lineare | Parola chiave: | Display LCD |
|---|---|---|---|
| Modello: | GS10 | Marchio: | Easson |
| Risoluzione: | 5 µm | Mis. Viaggio: | 50-1000mm |
| Alimentazione elettrica: | CC 5 V | Segnale di uscita: | TTL |
| Evidenziare: |
Encoder lineare con scala in vetro di lettura,Encoder lineare digitale con scala in vetro,Lettura digitale in vetro |
||

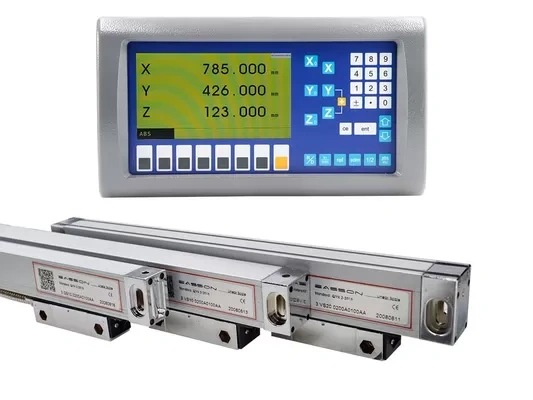

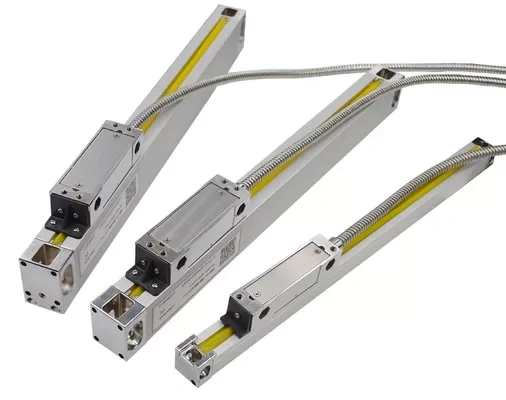

Encoder lineare in vetro Easson 50 - 1000 mm Sistemi di lettura digitale per macchine utensili
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | Sistema di supporto a cinque cuscinetti a 45° | Sistema di supporto verticale a cinque cuscinetti | ||||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misurazione | 50-1200mm | Ogni 50 mm per lunghezza Spec. | Non disponibile | Ogni 50 mm per lunghezza Spec. | |||||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm per lunghezza Spec. | Ogni 50 mm per lunghezza Spec. fino a 500 mm | ||||||||||
| Precisione | 100-450 mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000mm | -- | ±25μm | -- | ||||||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||||||
| Istersi | 3μm (0,003 mm) | ||||||||||||
| Protezione | IP53 | ||||||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |

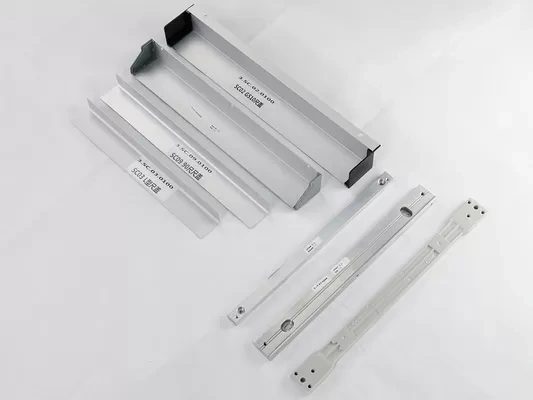

InstallazioneG guida
Serie GS10 / GS11 / GS12 / GS13
Serie GS30 / GS31 / GS32 / GS33
Interfaccia del connettore
L'uscita del segnale digitale standard industriale TTL (A Qual B), RS-422-A è disponibile per la scelta dell'utente. L'utente può scegliere l'interfaccia di segnale più adatta in base al costo, alla considerazione della potenza e ai requisiti EMI. Sono disponibili connettori standard DSUB9 a 9 pin e DIN7 a 7 pin.
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
DIN 7 PIN
| SPILLO | Cavo | TTL |
| 1 | Arancia | 0 V |
| 2 | —— | —— |
| 3 | Giallo | UN |
| 4 | Verde | B |
| 5 | Rosso | 5 V |
| 6 | Marrone | R |
| 7 | Terra | TERRA |
| Caso | Terra | TERRA |
Calibrazione laser al 100%.
Tutti gli encoder lineari Easson sono ispezionati e calibrati individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.
Rapporto di precisione
Su ogni scala lineare è stampato un codice QR che consente agli utenti di verificare il rapporto di precisione dell'ispezione di fabbrica.
Domande frequenti
1. Q: Accettate il servizio personalizzato OEM?
R: Naturalmente possiamo fornire non solo prodotti tipici ma anche prodotti personalizzati su richiesta del cliente in base alla quantità dell'ordine.
2. Q: Quali sono i principali prodotti della vostra azienda?
A: Produciamo principalmente macchine per la misurazione della visione, proiettore di profili ottici, sistema di lettura digitale (contatore), scala in vetro per encoder lineare. Scala lineare CNC
3.Q: Come potete garantire la qualità?
R: Stiamo implementando il sistema Total Quality Management (TQM) nella nostra fabbrica in Cina da oltre 20 anni. Controllo rigoroso dei processi di produzione, dei registri di qualità e della formazione del personale, anche dei test di invecchiamento dei prodotti, ecc. Tutto questo per garantire che la garanzia della qualità sia sempre implementata in tutti i processi di produzione.
4. D: Tempi di consegna
R: L'ordine di trasporto marittimo avviene normalmente 30 giorni dopo aver ricevuto la conferma dell'ordine, una piccola quantità per il trasporto aereo è disponibile per la spedizione in qualsiasi momento.
5. Q: Termine di pagamento
A: Pagamento T/T al 100%, per altri termini di pagamento, non esitare a contattarci per discutere.
