| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | GS90 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 3000 pezzi al mese |
| Nome: | Encoder a scala lineare | Parola chiave: | Geografia su scala lineare |
|---|---|---|---|
| Modello numero: | GS90 | Marchio: | Easson |
| Risoluzione: | 5 µm | Mis. Lunghezza: | 50-500 millimetri |
| Energia: | CC 5 V | Segnale di uscita: | TTL |
| Evidenziare: |
Encoder lineare incrementale con scala in vetro,Lettura digitale scala in vetro lineare,Sistemi drografici lcd GS90 |
||

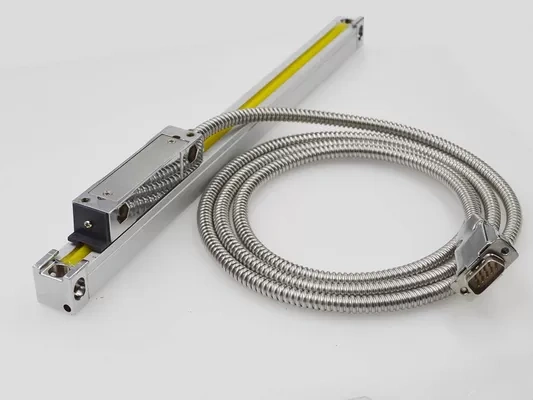

Encoder lineare con scala in vetro incrementale a lettura digitale Easson da 50 - 500 mm

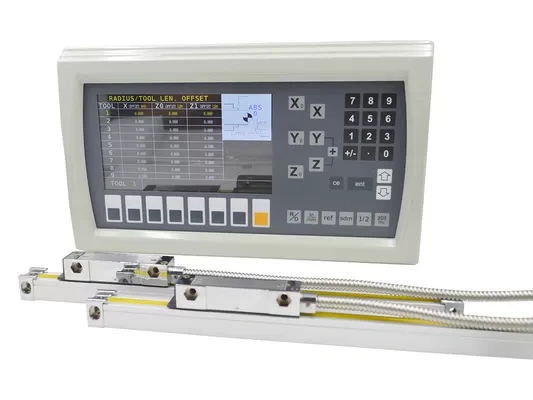

Esposizione del prodotto
Sistema di misurazione ottica avanzato
Il supporto di scorrimento dell'encoder lineare serie GS utilizza un design a cinque cuscinetti per il trasduttore lineare a reticolo ottico che si è dimostrato il design di sistema più affidabile sul mercato odierno.
Labbro di tenuta
Il labbro di tenuta dell'encoder lineare della serie GS utilizza un materiale innovativo per offrire resistenza all'olio superiore, elevate proprietà di recupero elastico e durata, la geometria delle labbra accuratamente progettata offre una bassa resistenza allo scorrimento.
Specifiche di prodotto
| GS90 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | |
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | |
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | |
| Risoluzione | 5μm | |
| Viaggio di misurazione | 50-500 mm | Ogni 50 mm per lunghezza Spec. fino a 500 mm |
| Precisione | 50-500mm | ±10μm |
| Ripetibilità | 5μm (0,005 mm) | |
| Istersi | 5μm (0,005 mm) | |
| Protezione | IP53 | |
| Alimentazione elettrica | CC 5 V ± 5% | |
| Segnale di uscita | TTL | |
Dimensioni di installazione
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | |
| Segnale | Cavo | |
| 1 | —— | —— |
| 2 | 0 V | Arancia |
| 3 | —— | —— |
| 4 | TERRA | GND |
| 5 | —— | —— |
| 6 | UN | Giallo |
| 7 | 5 V | Rosso |
| 8 | B | Verde |
| 9 | R | Marrone |
Calibrazione laser al 100%.
Tutti gli encoder lineari vengono ispezionati e calibrati individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.
Rapporto di precisione
Su ogni scala lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
