| Mis. Allineare: | X200XY100XZ90mm | Precisione: | (3+ L/100) µm |
|---|---|---|---|
| Lente ottica: | 10X, 20X, 50X in un'unica opzione | Risoluzione dello schermo: | 1μm |
| Alimentazione elettrica: | CA 220 V | Risoluzione angolare: | 0,01 |
Descrizione del prodotto

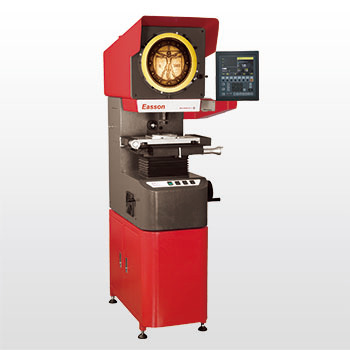

Proiettore di profili ottici serie EP

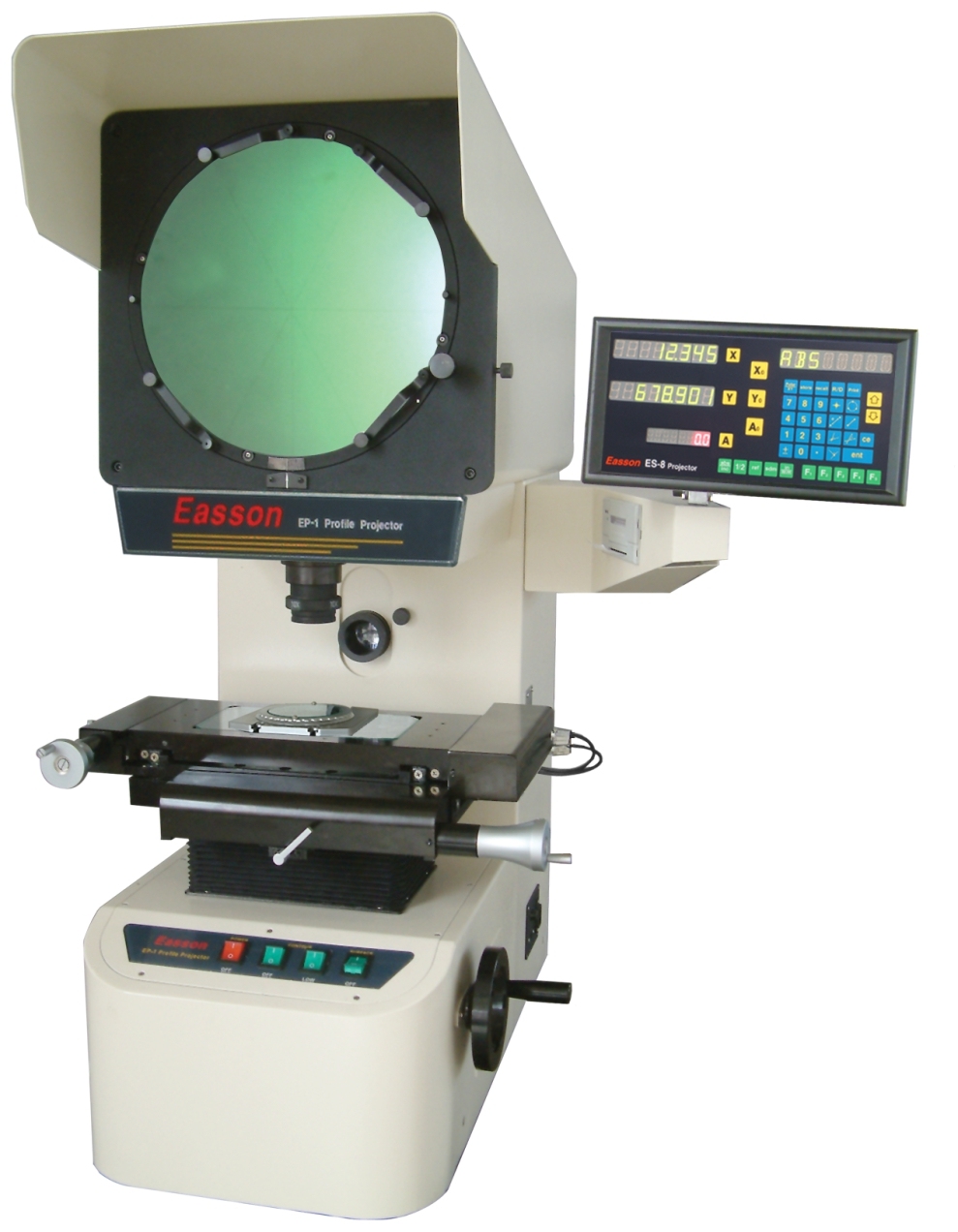

La serie EP di proiettori di profili ottici è una macchina di misurazione precisa ed efficace per viti, meccanica, metallo, elettronica, ecc. È ampiamente utilizzata nei settori della produzione di macchine, elettronica, stampi, contatori, ecc.
Il proiettore di profili ottici ad alta precisione della serie EP fornisce misurazioni 2D accurate per tutte le caratteristiche geometriche comuni come cerchio, angolo di linea ecc. Tutti i risultati misurati possono essere stampati per un'ulteriore elaborazione dei dati.
Il proiettore di profili ottici della serie EP è progettato per la misurazione di tutte le dimensioni critiche nella produzione di stampi e matrici, nella produzione di utensili per formatura, nella produzione di viti, nella produzione di ingranaggi, ecc.

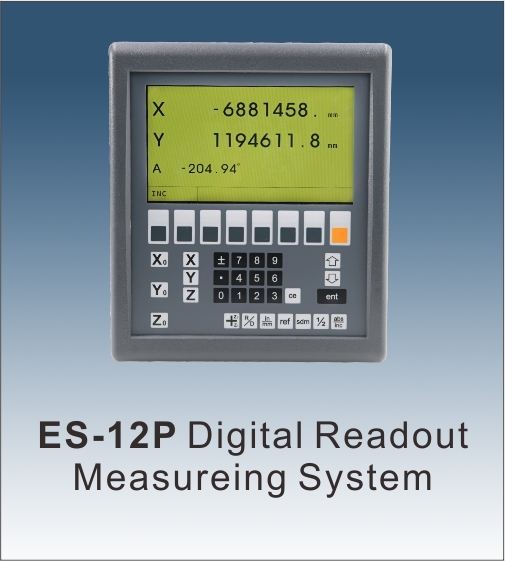

Il sistema di lettura digitale LCD del proiettore ES-12P è appositamente progettato per la misurazione 2D, che può essere utilizzato su proiettore di profili, macchine di misurazione 2D o microscopi ecc. Compensazione lineare e non lineare integrata, misurazione del cerchio a 3 punti, misurazione della distanza a 2 punti, Funzione di misurazione di 2 punti da una linea, misurazione di intersezione di linee a 4 punti e proiezione perpendicolare punto-linea, ecc.
Robusto sistema di trasmissione a frizione
Per evitare il consueto problema del gioco dei normali sistemi di trasmissione a vite, nei movimenti XY vengono utilizzati sistemi di trasmissione ad attrito con base stelo. Questa soluzione fornisce un posizionamento estremamente fluido, sensibile e senza gioco che garantisce misurazioni facili e precise.
Guida lineare ad alta precisione
guide lineari ad alta precisione vengono utilizzate in tutti i movimenti degli assi X, Y e Z. Questo design garantisce movimenti rettilinei molto elevati e di conseguenza un'elevata precisione di misurazione.
Fusione meccanica ad alta stabilità
Per evitare la deformazione causata dallo stress interno del metallo fuso, oltre al consueto processo di rilascio dello stress interno (mediante rinvenimento), tutti i getti EP-1 subiscono un ulteriore rilascio dello stress da un rilascio dello stress da vibrazione controllato dal computer. Questo processo garantisce un'elevata stabilità dimensionale e una precisione di misura duratura.
Accessori per proiettori di profili EP-1
Specifiche tecniche
| Modello | EP-1510 | EP-2010 | EP-2515 |
| Dimensione della tabella | 300x170mm | 350x170 mm | 420x250 mm |
| Dimensione del vetro | 175x127mm | 225x120mm | 290x190mm |
| Corsa dell'asse X | 150mm | 200 mm | 250 mm |
| Corsa dell'asse Y | 100mm | 100mm | 150mm |
| Corsa dell'asse Z (messa a fuoco) | 90 mm | ||
| Risoluzione del display degli assi X, Y | 0,001 mm | ||
| Precisione | (3+L/100)um | ||
| Misura angolare | 0~360° | ||
| Risoluzione angolare | 0,01° | ||
| Distorsione del contorno | 0,08% | ||
| Diametro dello schermo | 315 mm | 415 mm | |
| ingrandimento della lente | 10X, 20X, 50X, una scelta | ||
| Lettura digitale | ES-12B | ||
Lista imballaggio
| Linee | Descrizione | Qtà | Appunti |
| 1 | Corpo macchina | 1 | |
| 2 | Obiettivo 10X, 20X o 50 | 1 | L'obiettivo standard può scegliere solo un ingrandimento |
| 3 | Maniglia per il trasporto | 4 | |
| 4 | Piede di leva | 4 | |
| 5 | Contatore | 1 | |
| 6 | Supporti da banco | 1 | |
| 7 | Microstampante | 1 | |
| 8 | Cavi per proiettori | 1 | |
| 9 | Manuale utente, certificato di qualità, elenco proiettori | 1 | |
| 10 | Lampada di ricambio | 2 | Osram |
| 11 | Tavola rotante e 4 viti | 1 | |
| 12 | Film a cerchio concentrico | 1 | |
| 13 | Cassetta degli attrezzi | 1 | |
| 14 | Copertura della macchina | 1 | |
| 15 | Scala lineare VA14 | 2 | |
| 16 | Filtraggio | 8 |
Easson Measurement Technology Ltd. è stata fondata nel 1995, è un produttore di progettazione e produzione di apparecchiature di misurazione di precisione. Con la politica del “ Sempre impegnati nella qualità, nella tecnologia e nell'innovazione "Offriamo ai nostri clienti il miglior prezzo ragionevole per prodotti eccellenti.
