| Nome: | Lettura digitale Bridgeport | Parola chiave: | Scala lineare digitale |
|---|---|---|---|
| Colore: | Bianco | Conchiglia: | Alluminio |
| Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Applicazione: | Fresatura, Tornio, Rettifica, Alesatura, Taglio a filo |
| Energia: | 110 V/220 V | Segnale di uscita: | TTL |
introduzione al prodotto
La serie ES-14 è una serie di sistemi di lettura con funzioni tutto in uno di Easson. Nell'ES-14 è infatti possibile selezionare l'Applicazione richiesta (Fresatura, Tornio, Alesatura, Foratura, Rettifica, Taglio a filo) direttamente durante la configurazione del DRO. Fornisce inoltre funzioni specifiche per l'applicazione per vari tipi di macchine generali e specializzate per ottenere la massima precisione ed efficienza di lavorazione possibili.
Autotex viene utilizzato come membrana chiave della serie ES, offre un'eccellente resistenza chimica ai solventi industriali più comunemente utilizzati e un'eccellente durata dell'interruttore, la cui durata prevista è di 100.000 volte.
Nuovo alimentatore
1. Alta efficienza: gli alimentatori a commutazione sono altamente efficienti perché dissipano solo una piccola quantità di energia sotto forma di calore. Questa efficienza è dovuta al loro metodo di accensione e spegnimento rapidi per regolare la potenza erogata.
2. Dimensioni compatte: questi alimentatori sono generalmente più piccoli e leggeri rispetto ai loro omologhi basati su trasformatore a causa del loro funzionamento ad alta frequenza, che consente componenti più piccoli.
3. Ampio intervallo di tensioni di ingresso: possono gestire una gamma più ampia di tensioni di ingresso, rendendoli adatti a varie applicazioni internazionali.
4. Tensione di uscita regolabile: la tensione di uscita di un alimentatore switching può essere facilmente regolata e regolata in modo preciso, il che è vantaggioso per i dispositivi che richiedono condizioni di tensione precise.
5. Convenienti: in genere sono meno costosi da produrre e spedire grazie al loro peso più leggero e alle dimensioni ridotte.
6. Tempi di risposta più rapidi: gli alimentatori a commutazione rispondono più rapidamente ai cambiamenti nelle condizioni di carico, che possono essere fondamentali nei sistemi di gestione e protezione dell'alimentazione.
Apparecchiature per prove EMC
Per garantire che tutti i prodotti Easson DRO possano superare le specifiche standard EMC standard, disponiamo di un set completo di tester di immunità EMC per test ESD.

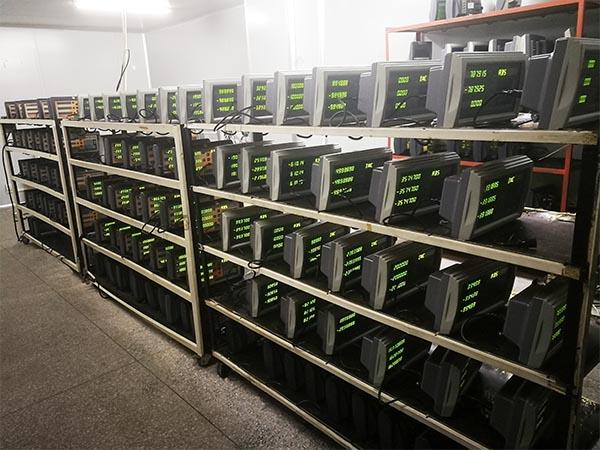

Prova di invecchiamento
Il test di invecchiamento può verificare se il processo, il design, il materiale e altri aspetti sono difettosi. Pertanto, utilizzando questi test, possiamo rivedere tempestivamente la progettazione del prodotto per migliorarne la qualità e la durata.
Specifica tecnica
| Numero di modello | ES-14 | ||
| Numero dell'asse | 3 assi | ||
| Visualizzazione dell'asse | 0,1μm, 0,5μm, 1μm, 5μm | ||
| Uscita del segnale | TTL | ||
| Intervallo di tensione | CA110 V - 220 V / 50 Hz - 60 Hz | ||
| Peso (kg) | 3.5 | ||
|
Frequenza di ingresso |
2 MB Hz | ||
| Tastiera operativa | Pulsanti a sfioramento leggero | ||
| Temperatura di esercizio | 0℃ - 45℃ | ||
| Temperatura di conservazione | -40℃ - 55℃ | ||
| Umidità relativa | ≤ 95% | ||
| Ingressi | 3 scala lineare ottica | ||
| Norma EMC |
IEC61000-4-2/GB/T 17799-2 IEC61000-4-4/GB/T 17799-4 IEC61000-4-5/GB/T 17799-5 |
||
Il parametro di base è incluso come di seguito:
| Centratura (1/2) |
| Display metrico/pollici (mm/pollici) |
| Assoluto/incrementale (ABS/INC) |
| Spegnimento Memoria (30 dati secondari) |
| 199 sottodato |
| Memoria di riferimento (REF) |
| Cancella Zero |
| Diametro del cerchio primitivo (PCD) |
| Posizionamento dei fori nella linea (LHOLE) |
| Semplice funzione "R". |
| Lavorazione inclinata |
| Compensazione dell'errore lineare |
| Compensazione degli errori non lineari |
| Funzione INCL |
| Visualizzazione della velocità dell'asse |
Funzioni avanzate DRO serie ES: Compensazione errore non lineare
Funzioni avanzate per fresatrice

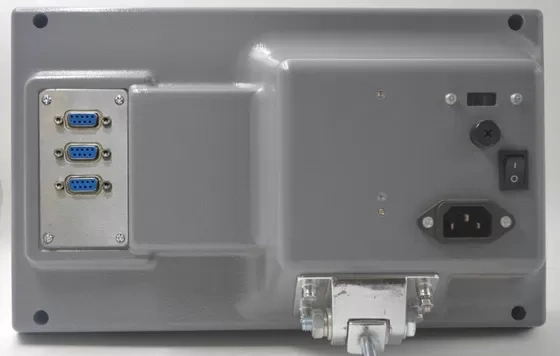

Interfaccia del connettore
| SPILLO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Segnale TTL | --- | 0 V | --- | GND | --- | UN | 5 V | B | R |
| Cavo | --- | Arancia | --- | Terra | --- | Giallo |
