| Nome: | Visualizza codificatore | Parola chiave: | Kit di lettura digitale Dro |
|---|---|---|---|
| Colore: | Giallo | Conchiglia: | Alluminio |
| Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Utilizzo: | Fresatura, Tornio, Rettifica, Alesatura, Taglio a filo |
| Energia: | 110 V/220 V | Segnale di uscita: | TTL |
introduzione al prodotto

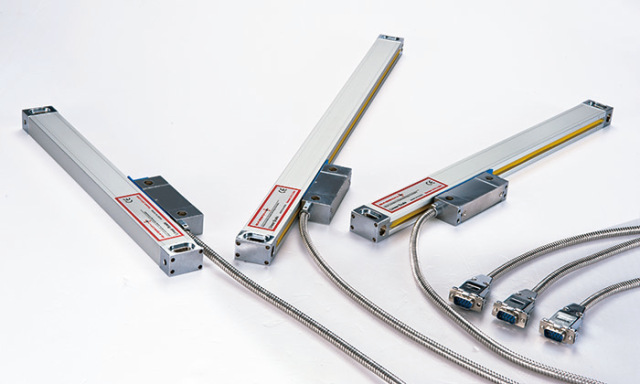

Per gli usi standard di macchine utensili manuali come fresatrici o torni, una risoluzione di 10 μm o 5 μm è adeguata per soddisfare i requisiti di queste applicazioni. Le righe lineari della serie GS10 e VS10 offrono questo livello di risoluzione e mantengono una classe di precisione di ± 10 μm su una corsa di 1 metro.

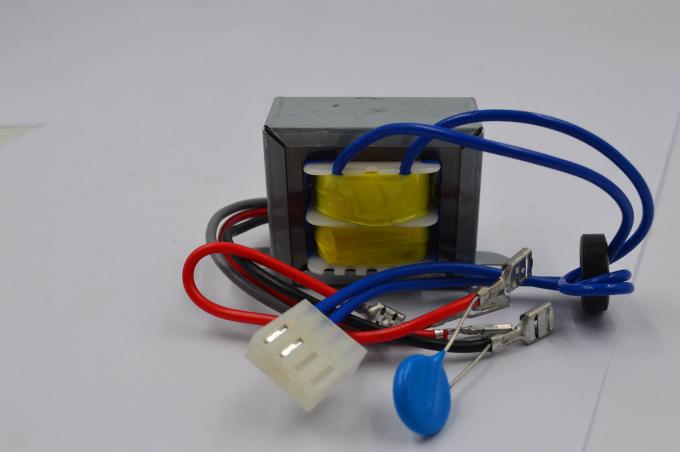

Trasformatore di aumento della temperatura estremamente basso
L'alimentatore del vecchio sistema di lettura digitale utilizza un trasformatore di alimentazione lineare con interruttore di tensione e un filtro di alimentazione, e il nuovo tipo è già aggiornato nell'alimentatore nel 2024, vantaggi dell'alimentatore di commutazione:
Alta efficienza, Dimensioni compatte, Ampio intervallo di tensioni in ingresso, Tensione di uscita regolabile, Conveniente e Tempi di risposta più rapidi
Apparecchiature per prove EMC
I prodotti Easson Digital Readout devono soddisfare le specifiche EMC e utilizziamo una serie completa di tester di immunità ESD per test EMC per valutarne la compatibilità elettromagnetica.
Specifica tecnica
| Tipo | ES-14 | ||
| Numero dell'asse | 3 assi | ||
| Visualizzazione dell'asse | 0,1μm, 0,5μm, 1μm, 5μm | ||
| Uscita del segnale | TTL | ||
| Tensione di funzionamento | CA110 V - 220 V / 50 Hz - 60 Hz | ||
| Peso lordo (kg) | 3.5 | ||
|
Frequenza di ingresso |
2 MB Hz | ||
| Tastiera operativa | Pulsanti a sfioramento leggero | ||
| Temperatura di esercizio | 0℃ - 45℃ | ||
| Temperatura di conservazione | -40℃ - 55℃ | ||
| Umidità relativa | ≤ 95% | ||
| Ingressi | 3 scala lineare ottica | ||
| Norma EMC |
IEC61000-4-2/GB/T 17799-2 IEC61000-4-4/GB/T 17799-4 IEC61000-4-5/GB/T 17799-5 |
||
Il parametro di base è incluso come di seguito:
| Centratura (1/2) |
| Display metrico/pollici (mm/pollici) |
| Assoluto/incrementale (ABS/INC) |
| Spegnimento Memoria (30 dati secondari) |
| 199 sottodato |
| Memoria di riferimento (REF) |
| Cancella Zero |
| Diametro del cerchio primitivo (PCD) |
| Posizionamento dei fori nella linea (LHOLE) |
| Semplice funzione "R". |
| Lavorazione inclinata |
| Compensazione dell'errore lineare |
| Compensazione degli errori non lineari |
| Funzione INCL |
| Visualizzazione della velocità dell'asse |
Funzioni avanzate DRO serie ES: Compensazione errore non lineare
Funzioni avanzate per fresatrice
Interfaccia del connettore
| SPILLO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Segnale TTL | --- | 0 V | --- | GND | --- | UN | 5 V | B | R |
| Cavo | --- | Arancia | --- | Terra | --- | Giallo |
