| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | GS10 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 3000 pezzi al mese |
| Nome: | Kit di lettura digitale per tornio | Modello: | GS10 |
|---|---|---|---|
| Marchio: | Easson | Risoluzione: | 0,005 mm |
| Lunghezza: | 50-1000mm | Alimentazione elettrica: | CC 5 V |
| Segnale di uscita: | TTL | Parola chiave: | Kit Mulino Dro |
| Evidenziare: |
Sistemi di lettura digitale Dro digitale,Sistemi di lettura digitale Easson GS,Scala lineare ottica Easson GS |
||
Sistemi di lettura digitale Easson GS Digital Dro 50 - 3000 mm
Specifiche di prodotto
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | Sistema di supporto a cinque cuscinetti a 45° | Sistema di supporto verticale a cinque cuscinetti | ||||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misurazione | 50-1200mm | Ogni 50 mm per lunghezza Spec. | Non disponibile | Ogni 50 mm per lunghezza Spec. | |||||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm per lunghezza Spec. | Ogni 50 mm per lunghezza Spec. fino a 500 mm | ||||||||||
| Precisione | 100-450 mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000 mm | -- | ±25μm | -- | ||||||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||||||
| Istersi | 3μm (0,003 mm) | ||||||||||||
| Protezione | IP53 | ||||||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
Serie GS10 / GS11 / GS12 / GS13
Serie GS30 / GS31 / GS32 / GS33
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
DIN 7 PIN
| SPILLO | Cavo | TTL |
| 1 | Arancia | 0 V |
| 2 | —— | —— |
| 3 | Giallo | UN |
| 4 | Verde | B |
| 5 | Rosso | 5 V |
| 6 | Marrone | R |
| 7 | Terra | TERRA |
| Caso | Terra | TERRA |
Descrizione del prodotto

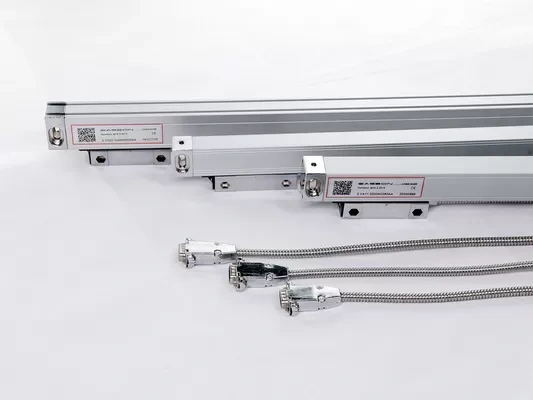

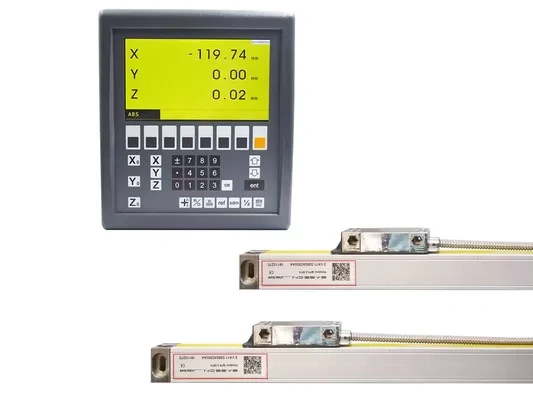

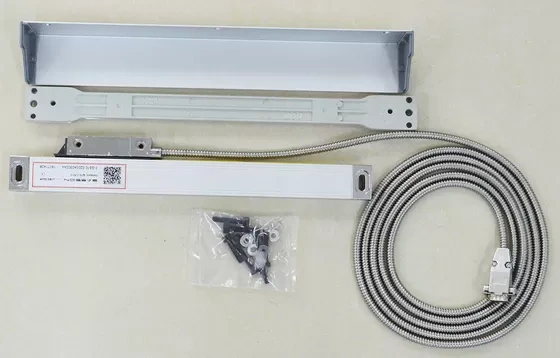

Le righe in vetro dell'encoder lineare vengono utilizzate in varie macchine con lettori digitali Easson, che vengono spesso utilizzati per rilevare le coordinate dell'utensile e del pezzo in lavorazione, per osservare e tracciare l'errore di taglio, al fine di svolgere un ruolo nella compensazione dell'errore di movimento.
Sistema di misurazione ottica avanzato
Il supporto scorrevole delle bilance della serie GS utilizza un design a cinque cuscinetti per il trasduttore lineare a reticolo ottico che si è dimostrato il design di sistema più affidabile sul mercato odierno.
Design a doppia tenuta
Le guarnizioni in plastica delle bilance della serie GS utilizzano un materiale innovativo per offrire resistenza superiore all'olio, elevate proprietà di recupero elastico e durata, la geometria delle labbra accuratamente progettata offre una bassa resistenza allo scorrimento.
Calibrazione laser al 100%.
Easson Ogni bilancia per reticolo è stata sottoposta a rigorosi controlli e test laser e può fornire rapporti di test di precisione per garantire la qualità del prodotto e la tracciabilità della qualità.
Rapporto di precisione
Su ogni scala lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
