| Mis. Allineare: | 150 X 100 X 90 millimetri | Precisione: | (3+ L/100) µm |
|---|---|---|---|
| Lente ottica: | 10X, 20X, 50X in un'unica opzione | Risoluzione dello schermo: | 0,001 mm |
| Alimentazione elettrica: | CA 220 V | Risoluzione angolare: | 0,01 gradi |
Descrizione del prodotto
Principio di funzionamento del proiettore di profili ottici della serie EP
Il principio di funzionamento del proiettore di profili della serie EP è il seguente: un pezzo da lavorare Y è posizionato sulla superficie del tavolo, c'è un sistema di illuminazione a raggi paralleli S1 sotto il pezzo da lavorare, la luce della lampada S1 è fatta per essere un raggio parallelo da il sistema ottico K1 e C1, quindi l'immagine del pezzo da lavorare Y viene proiettata con precisione su una lente di ingrandimento di precisione O, l'immagine poi si riflette attraverso due specchi piani M1 e M2, infine proiettata sullo schermo P e diventa un'immagine ingrandita Y' .
Poiché l'immagine ingrandita Y' ha dimensioni estremamente precise, l'operatore può misurare l'immagine ingrandita Y' mediante una scala a reticolo di vetro per conoscere le dimensioni del pezzo Y.
Progetto di profilo della serie EP dotato di un sistema di lettura digitale ad alta precisione nella tavola XY che consente all'operatore la lettura diretta della dimensione del pezzo da lavorare con l'assistenza dell'immagine ingrandita.
Robusto sistema di trasmissione a frizione
Per evitare il consueto problema del gioco dei normali sistemi di trasmissione a vite, nei movimenti XY vengono utilizzati sistemi di trasmissione ad attrito con base stelo. Questa soluzione fornisce un posizionamento estremamente fluido, sensibile e senza gioco che garantisce misurazioni facili e precise.
Guida lineare ad alta precisione
guide lineari ad alta precisione vengono utilizzate in tutti i movimenti degli assi X, Y e Z. Questo design garantisce movimenti rettilinei molto elevati e di conseguenza un'elevata precisione di misurazione.
Fusione meccanica ad alta stabilità
Per evitare la deformazione causata dallo stress interno del metallo fuso, oltre al consueto processo di rilascio dello stress interno (mediante rinvenimento), tutti i getti EP-1 subiscono un ulteriore rilascio dello stress da un rilascio dello stress da vibrazione controllato dal computer. Questo processo garantisce un'elevata stabilità dimensionale e una precisione di misura duratura.
Specifiche tecniche
| Modello | EP-1510 | EP-2010 | EP-2515 |
| Dimensione della tabella | 300x170mm | 350x170mm | 420x250mm |
| Dimensione del vetro | 175x127mm | 225x120mm | 290x190mm |
| Corsa dell'asse X | 150mm | 200 mm | 250 mm |
| Corsa dell'asse Y | 100mm | 100mm | 150mm |
| Corsa dell'asse Z (messa a fuoco) | 90 mm | ||
| Risoluzione del display degli assi X, Y | 0,001 mm | ||
| Precisione | (3+L/100)um | ||
| Misura angolare | 0~360° | ||
| Risoluzione angolare | 0,01° | ||
| Distorsione del contorno | 0,08% | ||
| Diametro dello schermo | 315 mm | 415 mm | |
| ingrandimento della lente | 10X, 20X, 50X, una scelta | ||
| Lettura digitale | ES-12B | ||

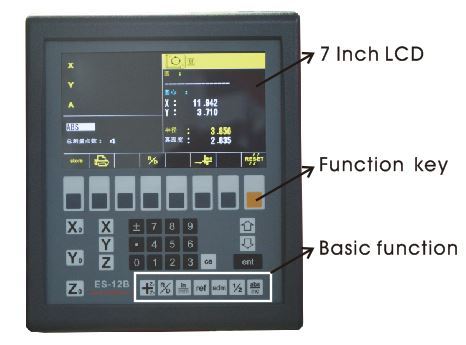

Specifiche del sistema di misurazione DRO LCD ES-12P:
| Asse | Trasduttore lineare degli assi X, Y |
| Un codificatore rotativo dell'asse | |
| Risoluzione | 0,001 mm (assi X, Y) / 0,01 gradi (asse A) |
| Coordinate | Sistemi di coordinate X,Y e polari |
| Memoria | 99 funzioni di memoria; Memoria di 10 coordinate |
| Errore comp | Compensazione degli errori lineari e non lineari |
| Interfaccia I/O | Interfaccia I/O RS-232C |
| Geometrico Misurazione funzioni |
Misura del cerchio a 3 punti; |
| misurazione dei punti; | |
| Misurazione della distanza a 2 punti; | |
| 2 punti formano una misura di linea; | |
| Misurazione dell'intersezione di 2 linee; | |
| Misurazione dell'intersezione della linea a 4 punti; | |
| proiezione perpendicolare della linea del punto |
Lista imballaggio
| Linee | Descrizione | Qtà | Appunti |
| 1 | Corpo macchina | 1 | |
| 2 | Obiettivo 10X, 20X o 50 | 1 | L'obiettivo standard può scegliere solo un ingrandimento |
| 3 | Maniglia per il trasporto | 4 | |
| 4 | Piede di leva | 4 | |
| 5 | Contatore | 1 | |
| 6 | Supporti da banco | 1 | |
| 7 | Microstampante | 1 | |
| 8 | Cavi per proiettori | 1 | |
| 9 | Manuale utente, certificato di qualità, elenco proiettori | 1 | |
| 10 | Lampada di ricambio | 2 | Osram |
| 11 | Tavola rotante e 4 viti | 1 | |
| 12 | Film a cerchio concentrico | 1 | |
| 13 | Cassetta degli attrezzi | 1 | |
| 14 | Copertura della macchina | 1 | |
| 15 | Scala lineare VA14 | 2 | |
| 16 | Filtraggio | 8 |
Base macchina dal design ergonomico:
Per fare in modo che l'EP-1 sia il proiettore più comodo da utilizzare, EP-1 dispone di una base macchina a scelta dell'utente, la base macchina con funzionamento in piedi è la migliore per l'utilizzo in officina dove gli utenti utilizzano il proiettore per misurare piccole quantità di pezzi da lavorare individualmente.
(Si prega di notare che lo standard EP-1510 non include la base della macchina, è uno degli accessori a scelta del cliente)
