Luogo d'origine: | Repubblica Popolare Cinese |
---|---|
Marchio: | Easson |
Certificazione: | CE |
Numero di modello: | GS90 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Dettagli sul confezionamento: | Cartone |
Tempi di consegna: | 3 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di fornitura: | 2000 pezzi al mese |

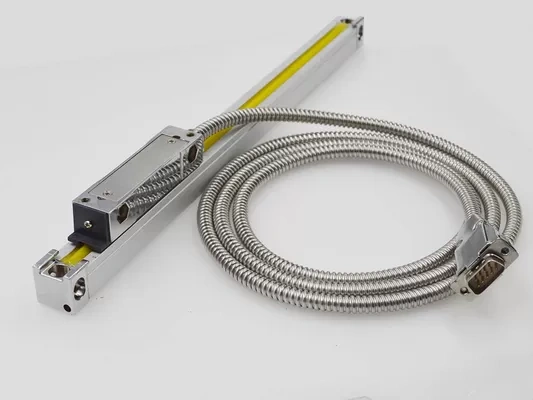

Scala encoder lineare Easson Micro per microfresatura e tornio
Per le applicazioni tipiche delle macchine utensili manuali come fresatrici o torni, la risoluzione 10 μm o 5 μm è sufficiente per soddisfare i requisiti applicativi. Gli encoder lineari delle serie GS10 e VS10 forniscono tale risoluzione con una classe di precisione di ± 10 μm entro un campo di corsa di 1 metro.
Sistema di misurazione ottica avanzato
Il supporto diapositiva delle bilance della serie GS utilizza un design a cinque cuscinetti per il trasduttore lineare a reticolo ottico che si è dimostrato il design di sistema più affidabile sul mercato odierno.
Labbro di tenuta
Le guarnizioni in plastica degli encoder lineari della serie GS utilizzano un materiale innovativo per offrire resistenza superiore all'olio, elevate proprietà di recupero elastico e durata, la geometria delle labbra accuratamente progettata offre una bassa resistenza allo scorrimento.
GS90 | ||
Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | |
Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | |
Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | |
Risoluzione | 0,005 mm | |
Viaggio di misura | 50-500 mm | Ogni 50 mm per lunghezza Spec. fino a 500 mm |
Precisione | 50-500mm | ±10μm |
Ripetibilità | 5μm (0,005 mm) | |
Istersi | 5μm (0,005 mm) | |
Protezione | IP53 | |
Alimentazione elettrica | CC 5 V ± 5% | |
Segnale di uscita | TTL |
Schema di installazione
Interfaccia del connettore
DSUB 9PIN
SPILLO | TTL | |
Segnale | Cavo | |
1 | —— | —— |
2 | 0 V | Arancia |
3 | —— | —— |
4 | TERRA | TERRA |
5 | —— | —— |
6 | UN | Giallo |
7 | 5 V | Rosso |
8 | B | Verde |
9 | R | Marrone |

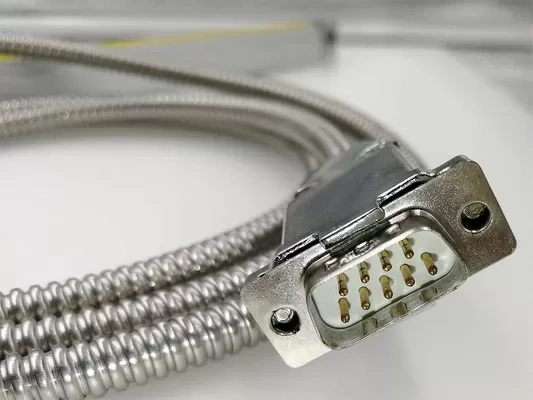

I connettori a scala lineare utilizzano pin placcati in oro per evitare uno scarso contatto e garantire che non si arrugginisca per un utilizzo prolungato.
Calibrazione laser al 100%.
Ogni encoder lineare Easson viene sottoposto a una rigorosa calibrazione tramite il nostro interferometro laser interno e può fornire rapporti di test di precisione per garantire la qualità del prodotto e la tracciabilità della qualità.
Rapporto di precisione
Su ogni scala lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
