| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | GS90 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 2000 pezzi al mese |
Specifiche di prodotto
| GS90 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | |
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | |
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | |
| Risoluzione | 0,005 mm | |
| Viaggio di misurazione | 50-500 mm | Ogni 50 mm per lunghezza Spec. fino a 500 mm |
| Precisione | 50-500 mm | ±10μm |
| Ripetibilità | 5μm (0,005 mm) | |
| Istersi | 5μm (0,005 mm) | |
| Protezione | IP53 | |
| Alimentazione elettrica | CC 5 V ± 5% | |
| Segnale di uscita | TTL | |
La maggior parte delle bilance lineari moderne sono digitali e sono dotate di un display LCD che mostra una lettura chiara e precisa. Le bilance lineari forniscono un servizio molto specifico. Questi strumenti di misurazione offrono una lettura chiara della distanza tra due punti leggendo il movimento lungo il percorso della scala. In questo modo le righe lineari possono fornire le dimensioni esatte dei pezzi in lavorazione in modo che possano essere lavorati correttamente. Ottenendo e mantenendo la misurazione esatta con una scala lineare, è possibile garantire che il pezzo sia posizionato correttamente in una macchina utensile, garantendo la precisione nella produzione.
Schema di installazione
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | |
| Segnale | Cavo | |
| 1 | —— | —— |
| 2 | 0 V | Arancia |
| 3 | —— | —— |
| 4 | GND | TERRA |
| 5 | —— | —— |
| 6 | UN | Giallo |
| 7 | 5 V | Rosso |
| 8 | B | Verde |
| 9 | R | Marrone |

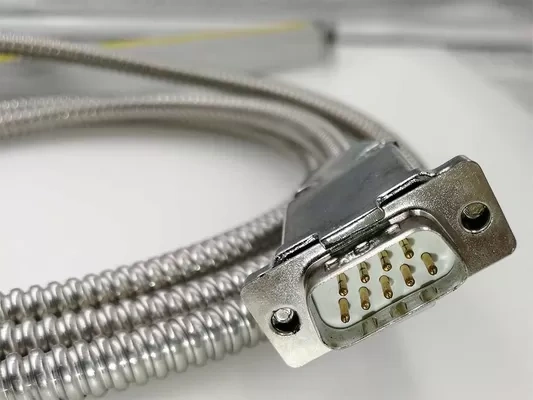

I connettori dell'encoder lineare utilizzano pin placcati in oro per evitare uno scarso contatto e garantire che non si arrugginisca per un utilizzo prolungato.
Descrizione del prodotto
Sistema di misurazione ottica avanzato

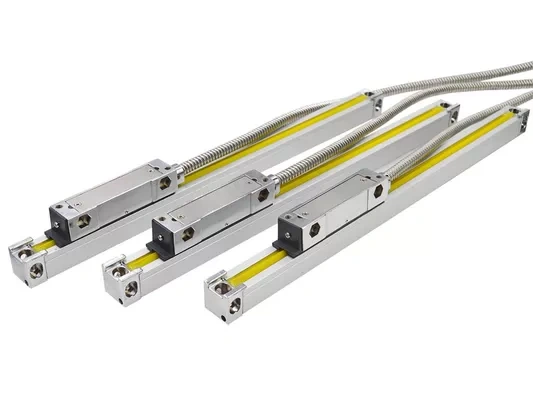

Il supporto diapositiva delle bilance della serie GS utilizza un design a cinque cuscinetti per il trasduttore lineare a reticolo ottico che si è dimostrato il design di sistema più affidabile sul mercato odierno.
Labbro di tenuta
Le guarnizioni in plastica degli encoder lineari della serie GS utilizzano un materiale innovativo per offrire resistenza superiore all'olio, elevate proprietà di recupero elastico e durata, la geometria delle labbra accuratamente progettata offre una bassa resistenza allo scorrimento.
Calibrazione laser al 100%.
Tutti i trasduttori a reticolo di vetro vengono ispezionati e calibrati individualmente dal nostro interferometro laser interno per garantire che la precisione della misurazione sia conforme al 100% alle specifiche.
Rapporto di precisione
Su ogni scala lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
FAQ:
Q1: hai accettato il servizio personalizzato OEM?
R: Naturalmente possiamo fornire non solo prodotti tipici ma anche prodotti personalizzati su richiesta del cliente in base alla quantità dell'ordine.
Q2: Cosa produce principalmente la tua azienda?

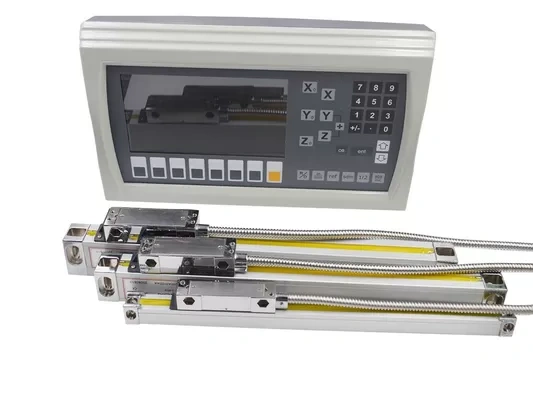

A: Produciamo principalmente macchine per la misurazione della visione, proiettore di profili ottici, sistema di lettura digitale (contatore), scala in vetro per encoder lineare.
Q3: La lunghezza di questo modello è 1000 mm?
R: Normalmente, la serie GS90 è disponibile solo per lunghezze da 50 a 500 mm, non suggeriamo di utilizzare questo modello per misurazioni di dimensioni lunghe
a causa della sua struttura corporea in scala sottile (rigidità insufficiente).
Q4: Come posso identificare i modelli Easson GS10, GS30, GS90, VS10 e VS20?
R: L'etichetta con il codice del prodotto è attaccata al corpo della bilancia, inoltre le dimensioni di ogni modello sono diverse. Per la loro struttura, la serie GS utilizza a
design a cinque cuscinetti e una molla per il supporto della scala lineare a reticolo ottico; ma per la serie VS, è totalmente diverso con GS che ne ha 6
struttura push & pull a molla, maggiore precisione rispetto alla scala GS.
Q5: Quanto tempo è possibile produrre per la scala dell'encoder lineare?
R: Fino ad ora siamo in grado di produrre la scala in vetro lunga massimo 3000 mm.
Q6: Per quanto tempo potete fornire la garanzia del prodotto?
R: Possiamo fornire 13 mesi di garanzia. (Dalla data di spedizione.)
