| Nome: | Strumenti di misura video | Parola chiave: | Misurazione dell'immagine |
|---|---|---|---|
| Precisione: | (1,5+L/200) µm | Mis. Viaggio: | 300 X 200 X 200 millimetri |
| CCD: | Fotocamera CMOS da 1/2'' ad alta risoluzione | Risoluzione: | Scala assoluta 0,01 μm |
| Operazione: | Automatico | Ripetibilità: | ±2 μm |
introduzione al prodotto

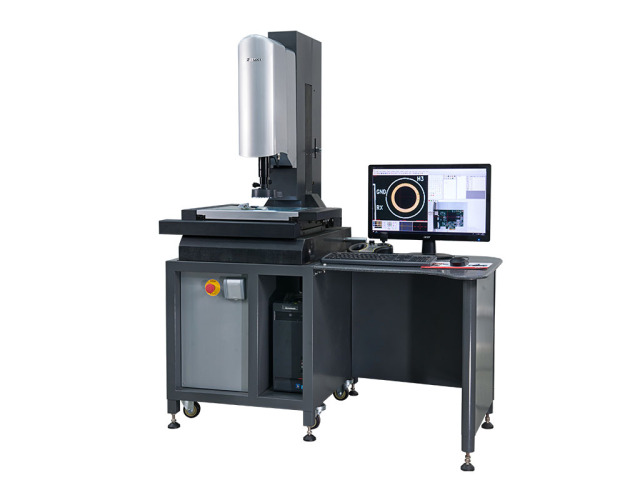

La macchina di misura video automatica SP CNC è progettata per attività di misurazione in batch ed è dotata di un sistema servomotore AC Easson a tre assi, ampiamente riconosciuto nel settore per la sua affidabilità. Questo sistema garantisce che la macchina esegua misurazioni affidabili e ad alta velocità.
Le caratteristiche del sistema di controllo di rete VMM di AR-3 sono le seguenti:
Specifica tecnica
| Tipo di modello | SP-3020 | SP-4030 |
| Corsa di misurazione (mm) | 300×200×200 | 400×300×250 |
| Dimensione (mm) | 1200×720×1600 | 1250×900×1600 |
| Dimensioni del vetro del tavolo da lavoro (mm) | 339×239×10 | 439×339×12 |
| Peso (kg) | 280 | 460 |
| Carico massimo della tabella (chilogrammi) | 30 | 30 |
| Precisione della misurazione (μm) | 1,5+L/200 | |
| Ripetibilità | 2 μm | |
| Ingrandimento | Ingrandimento ottico 0,7-4,5X, ingrandimento immagine 20-125X | |
| Risoluzione del display dell'asse | 0,00001 mm (0,01 μm) | |
| Sistema di illuminazione | Sorgente luminosa a otto aree con due sistemi di posizionamento laser | |
| Operazione | Controllo automatico tramite mouse, joystick o tastiera | |
| Lente | Zoom automatico, lente coassiale ottica con messa a fuoco automatica | |
| Sistema di visione | Telecamera con otturatore globale SONY CMOS ad alta risoluzione | |
Obiettivo zoom automatico F3 ad alta precisione a circuito chiuso
Caratteristiche:
Obiettivo ad alta risoluzione da 1. 3 milioni di pixel
2. Il servocomando completamente a circuito chiuso elimina il divario nella trasmissione degli ingranaggi e migliora notevolmente la ripetibilità della macchina.
3. Adottare il righello a reticolo a forma di anello ad alta precisione e risoluzione appositamente sviluppato e progettato dalla nostra azienda per l'obiettivo F3 per un feedback completo della posizione a circuito chiuso.
4. L'obiettivo F3 è dotato di una sorgente luminosa coassiale per risolvere il problema dell'illuminazione insufficiente per la misurazione di fori profondi.
5. Feedback della posizione del servo completamente a circuito chiuso per una messa a fuoco completamente automatica
Funzione di navigazione a visualizzazione completa
Dotato di una fotocamera USB con navigazione Full View, questo dispositivo cattura un'immagine del pezzo in lavorazione e stabilisce le coordinate. Ciò consente all'operatore di spostarsi rapidamente verso l'area che necessita di misurazione in base a questa funzionalità di visualizzazione completa.
21 Ordini Compensazione Volumetrica
La compensazione dell'errore consiste nel creare artificialmente un nuovo errore originale per compensare l'errore originale originale che attualmente rappresenta un problema e provare a renderli uguali in dimensioni e opposti in direzione, raggiungere lo scopo di ridurre gli errori di elaborazione e migliorare la precisione dell'elaborazione.
La macchina di misurazione Easson Vision incorpora il sistema di controllo di rete della serie AR, che dispone di 21 ordini di compensazione volumetrica. Questo sistema è dotato di un codificatore lineare ad altissima velocità per la lettura e di un EAD (decodificatore di codice assoluto) integrato, che consente l'uso della scala assoluta ad alta precisione AS-80. Questa configurazione garantisce misurazioni estremamente precise e ad alta risoluzione.
Misurazione della sonda
Le macchine di misura visiva sono compatibili con il tastatore ad alta precisione Renishaw per il Regno Unito, facilitando le misurazioni descritte di seguito:
1. Misurazione dell'altezza: utilizzare la sonda per toccare un piano standard e molti altri piani di misurazione, il programma otterrà automaticamente la differenza di altezza tra i piani di misurazione e il piano standard.
2. Misurazione del piano: toccare almeno tre punti nel piano di misurazione, fare clic con il tasto destro del mouse per terminare, quindi è possibile ottenere l'inclinazione e la planarità di questo piano.
3. Misurazione della sfera: utilizzare la sonda per toccare uniformemente tre punti sulla parte di diametro maggiore della sfera di misurazione, quindi toccare la parte superiore della sfera di misurazione
4. Misurazione del cilindro: tocca tre punti intorno al cilindro alla stessa altezza, poi tocca altri tre punti ad un'altra altezza, infine puoi ottenere il raggio e l'inclinazione del cilindro.
