| Nome: | Encoder lineare sigillato | Mis. Standard: | 0,02 millimetri |
|---|---|---|---|
| Mis. Lunghezza: | 1300-3000 millimetri | Risoluzione: | 5 µm |
| Struttura: | Supporto verticale a 5 cuscinetti | Applicazione: | Fresatrice ad alta precisione, smerigliatrice |
| Segnale di uscita: | TTL | Parola chiave: | Sistemi di encoder lineari |
| Evidenziare: |
Codificatore con scala in vetro da 5um,Scala lineare in vetro TTL,Scala lineare in vetro Easson |
||

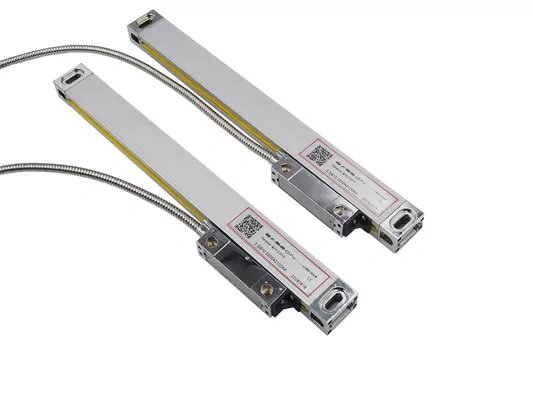

Bilancia in vetro con encoder lineare verticale a 6 molle ad alta precisione con sistema di lettura digitale
Specifiche di prodotto
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200 mm | Ogni 50 mm per lunghezza | Non disponibile | ||||||
| 1300-3000 mm | Non disponibile | Ogni 100 mm per lunghezza | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800 mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000 mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Ovviamente, le scale lineari sono essenziali per il successo dei pezzi e delle macchine utensili, perché senza la misurazione corretta non è possibile ottenere la misura giusta. E, senza il giusto adattamento, non si otterrà un risultato positivo con il pezzo. Per evitare sprechi di materiali, tempo, energia e denaro, è importante avere a portata di mano una scala lineare ben calibrata per l'utilizzo di macchine utensili come seghe elettriche, torni e fresatrici.
La calibrazione Alliance è specializzata nel garantire la precisione laddove è più necessaria, come negli strumenti di precisione. La scala lineare è uno dei tanti elementi su cui lavoriamo. Con un design unico per la lettura delle misurazioni di movimento e posizione, la scala lineare promette precisione nelle tue macchine utensili, purché la scala lineare sia adeguatamente calibrata.
La maggior parte delle bilance lineari moderne sono digitali e sono dotate di un display LCD che mostra una lettura chiara e precisa. Le bilance lineari forniscono un servizio molto specifico. Questi strumenti di misurazione offrono una lettura chiara della distanza tra due punti leggendo il movimento lungo il percorso della scala. In questo modo le righe lineari possono fornire le dimensioni esatte dei pezzi in lavorazione in modo che possano essere lavorati correttamente. Ottenendo e mantenendo la misurazione esatta con una scala lineare, è possibile garantire che il pezzo sia posizionato correttamente in una macchina utensile, garantendo la precisione nella produzione.
Dimensioni di installazione
VA20 Serie
Interfaccia del connettore
L'encoder lineare assoluto Easson utilizza pin placcati in oro per evitare una cattiva connessione e anticorrosione, ha un piccolo PCB all'interno del connettore che consente alla scala lineare assoluta serie VA di incorporare i dati di compensazione laser e di collegarsi direttamente al nostro DRO LCD, garantendo la elevata precisione di misurazione.
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | GND | GND | GND | GND |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Descrizione del prodotto
Sistema di misurazione ottica avanzato
Il supporto scorrevole delle bilance della serie VS / VA, utilizzando un design a 5 cuscinetti e 6 molle per il trasduttore lineare a reticolo ottico, assicura che le scale VA non siano influenzate dall'installazione, la molla può regolare l'angolo quando l'installazione dell'operatore non è corretta per l'allineamento.
La testina del lettore si adatta ancora nel modo migliore alla griglia di vetro, la precisione della scala VA è completamente diversa rispetto al GS o ad altri marchi nella Cina continentale.
La bilancia VA ha un piccolo PCB all'interno del connettore a 9 PIN, i dati di compensazione laser sono memorizzati all'interno, con il nostro display digitale LCD, i dati di compensazione caricheranno direttamente il file ECF (file di compensazione) nel DRO, precisione fino a ±2μm.
Prova di invecchiamento
La testina del lettore di Easson Optical Linear Scale deve essere accesa per un test di invecchiamento di 24 x 3 ore prima del montaggio.
assicurarsi che tutte le scale lineari funzionino in modo affidabile per lungo tempo.
Calibrazione laser al 100%.
Tutte le righe in vetro dell'encoder lineare vengono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione della misurazione sia conforme al 100% alle specifiche.
