| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | VS10 |
| Quantità di ordine minimo: | 1 SET |
|---|---|
| Dettagli sul confezionamento: | Custodia in compensato |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1500 pezzi al mese |
| Nome: | Dro per tornio Bridgeport Mill | Mis. Standard: | 0,02 millimetri |
|---|---|---|---|
| Mis. Lunghezza: | 50-1200 millimetri | Risoluzione dello schermo: | 0,005 millimetri |
| Garanzia: | 13 mesi | Alimentazione elettrica: | CC 5 V |
| Segnale di uscita: | TTL (A Qual B) | Parola chiave: | Scala lineare Dro |
| Evidenziare: |
Encoder a scala lineare CNC,Encoder scala lineare 0,005 mm,Encoder lineare CNC da 1um |
||

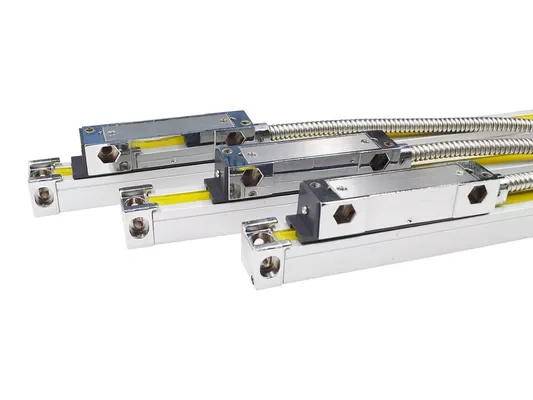

Display LCD CNC ad alta precisione Encoder con scala lineare da 0,005 mm 1um
Specifiche di prodotto
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misurazione | 50-1200mm | Ogni 50 mm | Non disponibile | ||||||
| 1300-3000 mm | Non disponibile | Ogni 100 mm | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000 mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
VS10 Serie
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
DIN 7 PIN
| SPILLO | Cavo | TTL |
| 1 | Arancia | 0 V |
| 2 | —— | —— |
| 3 | Giallo | UN |
| 4 | Verde | B |
| 5 | Rosso | 5 V |
| 6 | Marrone | R |
| 7 | Terra | TERRA |
| Caso | Terra | TERRA |
Descrizione del prodotto
Sistema di misurazione ottica avanzato
Il supporto diapositiva delle bilance della serie VS / VA utilizza un design a cinque cuscinetti e sei molle per il trasduttore lineare a reticolo ottico, specialmente in scale di grandi dimensioni come il grande tornio. La precisione è migliore rispetto alla scala lunga della serie GS20.
Prova di invecchiamento
La testina del lettore di Easson Optical Linear Scale deve essere accesa per un test di invecchiamento di 72 ore prima del montaggio,
assicurarsi che tutta la qualità della scala lineare sia affidabile.
Calibrazione laser al 100%.
