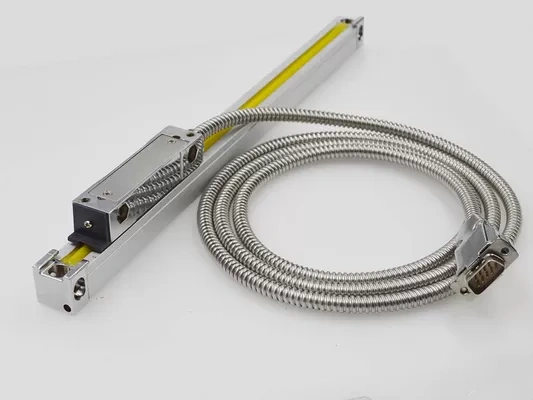

| Nome: | Scale Lineari Cnc | Parola chiave: | Encoder incrementale assoluto |
|---|---|---|---|
| Mis. Standard: | 0,02 millimetri | Mis. Lunghezza: | 50-1250 millimetri |
| Risoluzione dello schermo: | 5 µm | Struttura: | Supporto verticale a 5 cuscinetti |
| Applicazioni: | Fresatrice ad alta precisione, smerigliatrice | Segnale di uscita: | TTL |
Sistema di misurazione ottica avanzato
Principio della scala lineare assoluta
La scala lineare assoluta è composta da due distinte maschere del reticolo: la maschera del reticolo assoluto e la maschera del reticolo incrementale. Ogni maschera ha uno scopo unico: la maschera a reticolo assoluto presenta vari modelli su tutto il reticolo, fornendo letture di posizione distinte ma a bassa risoluzione nell'intero intervallo di misurazione.
La maschera del reticolo incrementale è costituita da motivi ripetitivi e identici su tutto il vetro del reticolo. Questa configurazione produce segnali elettronici stabili e di alta qualità per l'interpolazione del segnale, consentendo misurazioni di posizione estremamente precise e ad alta risoluzione.
Codificazione assoluta
Tutta la codifica assoluta utilizzata nella nostra Absolute Grating Mask è progettata da Easson, è al 100% di nostra progettazione interna e proprietà intellettuale, progettata e sviluppata per diversi requisiti di applicazione.

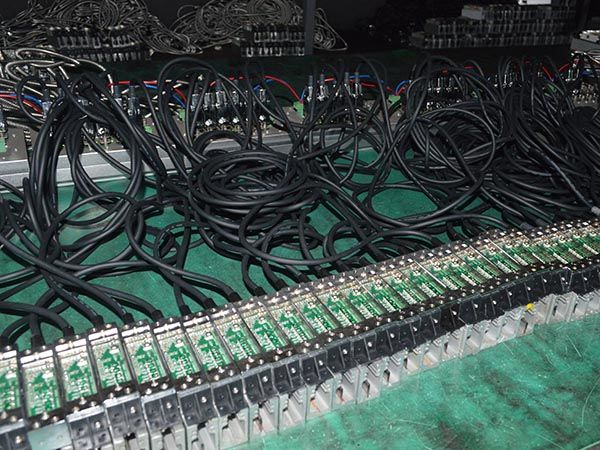

Prova di burn-in
La testina del lettore della scala lineare ottica deve essere sottoposta a un test di invecchiamento di 72 ore prima del montaggio per garantire l'affidabilità e la qualità di tutte le scale lineari.
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200 mm | Ogni 50 mm per lunghezza | Non disponibile | ||||||
| 1300-3000 mm | Non disponibile | Ogni 100 mm per lunghezza | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Schema di installazione
VA10 / VA 11/ VA 12/ VA Serie 13
Interfaccia del connettore
Segnale di uscita in scala lineare assoluta
Le bilance lineari assolute della serie AS offrono un'ampia scelta di interfacce del segnale di uscita per diverse considerazioni su costi, risoluzione, velocità e affidabilità. I clienti possono ordinare il tipo più adatto di interfaccia del segnale di uscita ottimizzato al meglio per la loro applicazione e i requisiti di costo.
Calibrazione laser al 100%.
Tutte le righe in vetro vengono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione della misurazione sia conforme al 100% alle specifiche.
