| Nome: | Scala lineare in vetro | Parola chiave: | Encoder con scala in vetro |
|---|---|---|---|
| Applicazione: | Mulino, tornio, smerigliatrice, alesatrice | voltaggio: | 110 V - 220 V, 50 Hz |
| Le lingue: | Cinese, inglese, tedesco, spagnolo, coreano | Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Segnale di uscita: | TTL | Peso lordo: | 3,5 Kg |
| Evidenziare: |
Encoder lineari ottici con display LCD da 3,5 kg,Encoder lineari ottici per smerigliatrice da 3,5 kg,Encoder di posizione lineare da 3,5 kg |
||
Encoder lineari ottici con scala in vetro da 0,1 µm per tornio
Descrizione dei prodotti

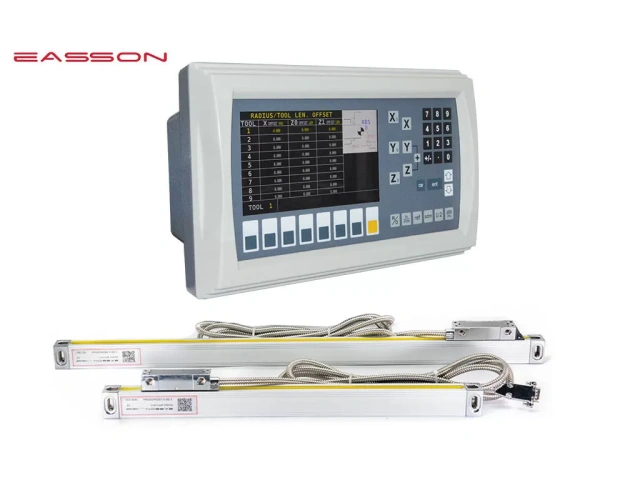

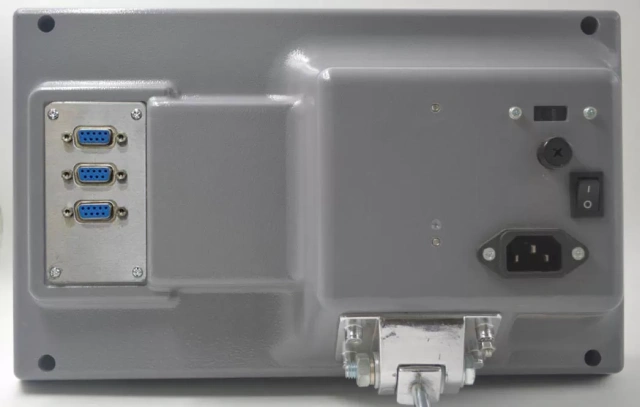

Multifunzione Easson ES14B 3 Assi sistema di lettura digitale il software è una soluzione universale per vari tipi di apparecchiature di lavorazione meccanica, fornisce le funzioni DRO professionali più potenti e complete per vari tipi di applicazioni della macchina.
Per renderlo molto più facile da usare, il messaggio visualizzato può essere configurato in una delle seguenti lingue:
1. INGLESE, 2. CINESE, 3. TEDESCO, 4. SPAGNOLO, 5. ITALIANO, 6. PORTOGHESE, 7. ARABO, 8. CECO, 9. FRANCESE, 10. HINDI, 11. INDONESIA, 12. GIAPPONESE, 13. COREANO, 14. PERSIANO, 15. ROMANIA, 16. RUSSO, 17. SVEZIA, 18. THAILANDESE, 19. TURCO, 20. VIETNAMITA
Parametro dei prodotti del sistema di lettura digitale
| Tipo di modello | ES-14B | ||
| Numero dell'asse | 3 assi | ||
| Visualizzazione dell'asse | 0,1μm, 0,5μm, 1μm, 5μm | ||
| Ingresso segnale | TTL | ||
| Alimentazione elettrica | CA110 V - 220 V | ||
| Peso netto (kg) | 2.5 | ||
| Frequenza di ingresso | 2 MB Hz | ||
| Tastiera operativa | Pulsanti a sfioramento leggero | ||
| Temperatura di esercizio | 0℃ - 45℃ | ||
| Temperatura di conservazione | -40℃ - 55℃ | ||
| Umidità relativa | ≤ 95% | ||
| Ingressi | 2 o 3 scale lineari | ||
| Norma EMC |
IEC61000-4-2/GB/T 17799-2 IEC61000-4-4/GB/T 17799-4 IEC61000-4-5/GB/T 17799-5 |
||

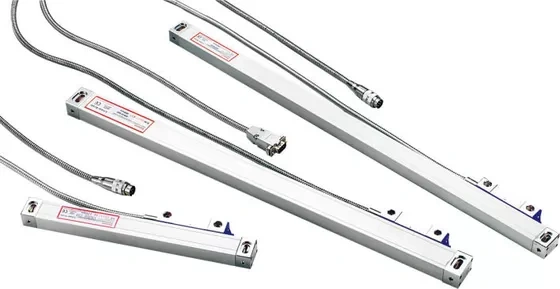

Scala lineare ottica | Scala lineare | Scala in vetro ottico Specifica
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Norma di misurazione | Scala del reticolo in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione dello schermo | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misurazione | 50-1200 mm | Ogni 50 mm | Non disponibile | ||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000 mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Sistema di misurazione ottica avanzato
Il supporto scorrevole delle bilance della serie VS / VA, utilizza un design a cinque cuscinetti e sei molle per il trasduttore lineare a reticolo ottico, garantisce che le scale VA non siano influenzate dall'installazione, la molla può regolare l'angolo quando l'installazione dell'operatore non è adatta all'allineamento, in modo che possa raggiungere una precisione più elevata rispetto alla testina di lettura con design a molla.
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Prova di invecchiamento
Dito del piede assicurarsi che la qualità dei prodotti easson sia affidabile, d Il sistema di lettura digitale e la testina di lettura della scala lineare devono essere accesi per eseguire i test 3 x 24 ore prima dell'ispezione QC.
Calibrazione laser al 100%.
Tutte le righe ottiche lineari Easson sono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.
