| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | GS10 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 3000 pezzi al mese |
| Tipo: | GS10 | Marchio: | Easson |
|---|---|---|---|
| Risoluzione: | 0,005 mm | Lunghezza: | 50-1000mm |
| Alimentazione elettrica: | CC 5 V | Segnale di uscita: | TTL |
| Nome: | Lettura digitale per tornio | Parola chiave: | Fornitori di lettori digitali |
| Evidenziare: |
Encoder lineare CNC,Encoder lineare ottico,Encoder lineare con scala in vetro |
||

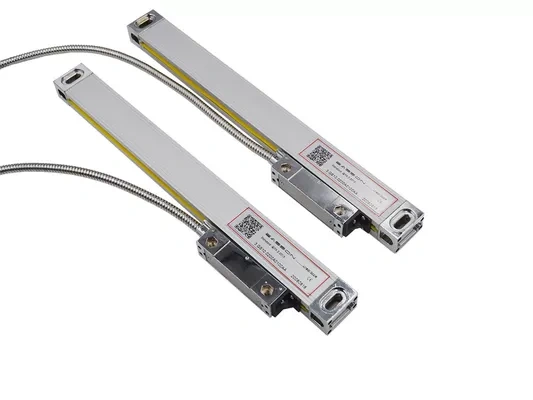

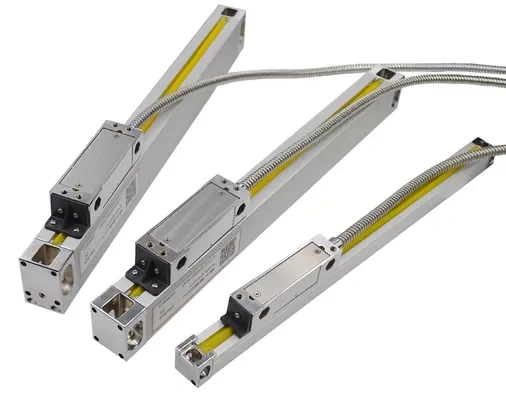

Encoder con scala lineare ottica in vetro per misurazione della lunghezza

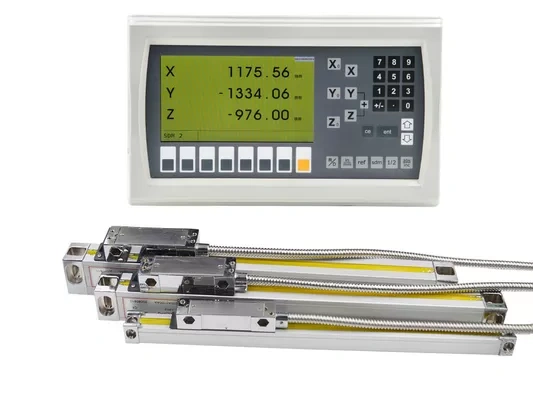

Visualizzazione del prodotto
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | Sistema di supporto a cinque cuscinetti a 45° | Sistema di supporto verticale a cinque cuscinetti | ||||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200 mm | Ogni 50 mm per lunghezza Spec. | Non disponibile | Ogni 50 mm per lunghezza Spec. | |||||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm per lunghezza Spec. | Ogni 50 mm per lunghezza Spec. fino a 500 mm | ||||||||||
| Precisione | 100-450 mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000 mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000 mm | -- | ±25μm | -- | ||||||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||||||
| Istersi | 3μm (0,003 mm) | ||||||||||||
| Protezione | IP53 | ||||||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Disegno
Serie GS10 / GS11 / GS12 / GS13
Serie GS30 / GS31 / GS32 / GS33
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
DIN 7 PIN
| SPILLO | Cavo | TTL |
| 1 | Arancia | 0 V |
| 2 | —— | —— |
| 3 | Giallo | UN |
| 4 | Verde | B |
| 5 | Rosso | 5 V |
| 6 | Marrone | R |
| 7 | Terra | TERRA |
| Caso | Terra | TERRA |
Descrizione del prodotto
Sistema di misurazione ottica avanzato
Il supporto scorrevole delle bilance della serie GS utilizza un design a cinque cuscinetti per il trasduttore lineare a reticolo ottico che si è dimostrato il design di sistema più affidabile sul mercato odierno.
Design a doppia tenuta
Le guarnizioni in plastica delle bilance della serie GS utilizzano un materiale innovativo per offrire resistenza superiore all'olio, elevate proprietà di recupero elastico e durata, la geometria delle labbra accuratamente progettata offre una bassa resistenza allo scorrimento.
Calibrazione laser al 100%.
Tutte le righe lineari in vetro vengono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione della misurazione sia conforme al 100% alle specifiche.
Rapporto di precisione
Su ogni codificatore lineare ottico è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
