| PAROLA CHIAVE 1: | Scale ad alta risoluzione | NOME: | Encoder lineare ad alta risoluzione |
|---|---|---|---|
| Parola chiave: | Fresatura, Tornio, Rettifica, Alesatrice | Alimentazione elettrica: | CA 110 V - 220 V |
| Le lingue: | 20 scelte | Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Peso lordo: | 2,5 Kg | Segnale di uscita: | TTL |
introduzione al prodotto
Il lettore digitale LCD multifunzione a 3 assi EA-926 è versatile e può essere adattato a varie macchine come fresatrici, torni, alesatrici e rettificatrici semplicemente regolando le sue impostazioni. Vanta estese funzionalità di elaborazione grafica, come la funzione R e il posizionamento dei fori lineari sulle fresatrici.
L'EA-926 è dotato di uno schermo LCD a colori da 7 pollici che offre visualizzazione grafica dinamica e istruzioni grafiche sequenziali per tutte le funzioni del DRO, migliorandone la facilità d'uso. Inoltre, per migliorare ulteriormente la facilità d'uso, i messaggi visualizzati sul DRO possono essere impostati in una delle diverse lingue:
1. INGLESE 2. CINESE 3. TEDESCO 4. SPAGNOLO 5. ITALIANO 6. PORTOGHESE 7. ARABO 8. CECO 9. FRANCESE 10. HINDI 11. Indonesi 12. GIAPPONESE 13. COREANO 14. PERSIANO 15. ROMANIA 16. RUSSO 17. SVEZIA 18. THAILANDESE 19. TURCO 20. VIETNAM
Parametro dei prodotti
| Centratura (1/2) |
| Display metrico/pollici (mm/pollici) |
| Assoluto/incrementale (ABS/INC) |
| Spegnimento Memoria (30 dati secondari) |
| 199 sottodato |
| Memoria di riferimento (REF) |
| Zero |
| Diametro del cerchio primitivo (PCD) |
| Posizionamento dei fori nella linea (LHOLE) |
| Semplice funzione "R". |
| Funzione "R" fluida |
| Compensazione dell'errore lineare |
| Compensazione degli errori non lineari |
| Funzione INCL |
| Visualizzazione della velocità dell'asse |

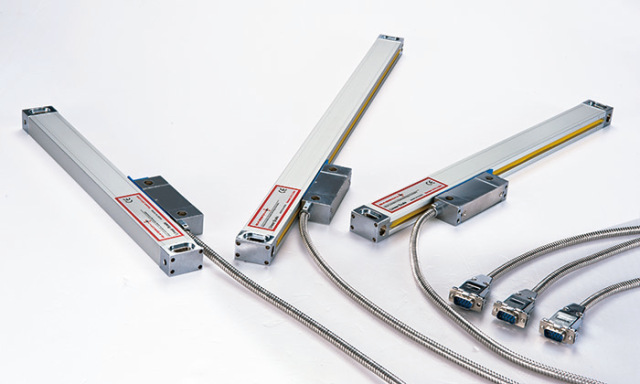

Scala lineare ottica | Scala lineare | Scala in vetro ottico
Sistema di misurazione ottica avanzato - Testa di lettura
Vantaggi della testina di lettura su scala lineare VS:
Specifiche della scala lineare ottica
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Norma di misurazione | Scala del reticolo in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione dello schermo | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200mm | Ogni 50 mm | Non disponibile | ||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000 mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
VS1 0/ VS1 1/ VS1 2/ VS1 Serie 3
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | GND | GND | GND |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Calibrazione laser al 100%.
Tutte le righe ottiche lineari Easson sono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.
