| Nome: | Bilancia in vetro Dro | Parola chiave: | Tornio Dro |
|---|---|---|---|
| Lunghezza scala lineare: | 50 - 3000 mm | Garanzia: | 13 mesi |
| Risoluzione dello schermo: | 0,1 µm, 0,5 µm, 1 µm, 5 µm | Applicazione: | Fresatrice, Tornio, Alesatrice |
| Alimentazione elettrica: | CA 110 V/220 V | Segnale di uscita: | TTL |
introduzione al prodotto
Caratteristiche:
Trasformatore di aumento della temperatura estremamente basso
Alimentatore per lettura digitale Easson che utilizza un trasformatore di potenza lineare e un filtro di potenza, questo può aiutare i nostri prodotti a superare l'immunità al rumore e la compatibilità elettromagnetica.
Ridurre la generazione di calore totale all'interno dell'ES DRO per ottenere una lunga durata. Viene utilizzato un trasformatore con aumento della temperatura ultra basso costruito con un nucleo in icron ad altissima permeabilità, che porta effettivamente l'aumento della temperatura a soli 5 ℃ circa.

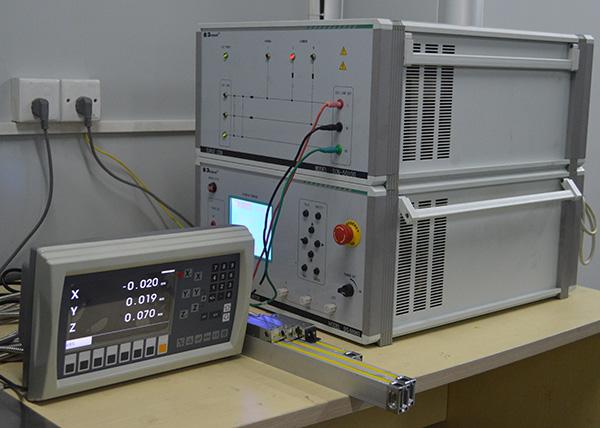

Apparecchiature per prove EMC
Per garantire che tutti i visualizzatori Easson possano superare le specifiche standard EMC, disponiamo di un set completo di tester di immunità EMC per test ESD.
Easson DRO è stato conforme agli standard pertinenti per la compatibilità elettromagnetica (EMC) come indicato di seguito:
IEC61000-4-2 / GB / T 17799-2: Immunità alle scariche elettrostatiche (scarica a contatto 6000 V, scarica in aria 8000 V)
IEC61000-4-4 / GB / T 17799-4: Immunità ai transitori elettrici rapidi (ampiezza dell'impulso 2000 V)
IEC61000-4-5 / GB / T 17799-5: Immunità ai fulmini (picco di tensione impulsiva sovrapposto 2000 V)
Prova di invecchiamento
Utilizzando il test di invecchiamento, è possibile evidenziare difetti nel processo, nella progettazione, nei materiali e in altri aspetti dei dispositivi elettronici prima che lascino la fabbrica. Pertanto, è di grande importanza per le aziende modificare la progettazione dei prodotti in tempo, in modo che i prodotti possano essere venduti dopo che sono invecchiati e stabili, migliorando così la qualità del prodotto e la reputazione sul mercato.
Specifica tecnica
| Modello | EA-926 | ||
| Numero dell'asse | 2 assi | ||
| Visualizzazione dell'asse | 0,1μm, 0,5μm, 1μm, 5μm | ||
| Ingresso segnale | TTL | ||
| Alimentazione elettrica | CA110 V - 220 V / 50 Hz - 60 Hz | ||
| Peso netto (kg) | 2 | ||
|
Frequenza di ingresso |
2 MB Hz | ||
| Tastiera operativa | Pulsanti a sfioramento leggero | ||
| Temperatura di esercizio | 0℃ - 45℃ | ||
| Temperatura di conservazione | -40℃ - 55℃ | ||
| Umidità relativa | ≤ 95% | ||
| Ingressi | 2 encoder lineari | ||
| Norma EMC |
IEC61000-4-2/GB/T 17799-2 |
||
Il parametro di base è incluso come di seguito:
1. Centratura (1/2)
2. Display metrico/pollici (mm/pollici)
3. Assoluto/incrementale (ABS/INC)
4. Spegnimento della memoria (30 dati secondari)
5. 199 sottodato
6. Memoria di riferimento (REF)
7. Costruisci nel calcolatore
8. Diametro del cerchio primitivo (PCD)
9. Posizionamento dei fori nella linea (LHOLE)
10. Semplice funzione "R".
11. Compensazione dell'errore lineare
12. Compensazione degli errori non lineari
13. Visualizzazione della velocità dell'asse
14. Raggio/Diametro (funzione Tornio)
15. Somma asse Z (funzione tornio)
Funzioni avanzate DRO: Compensazione errori non lineari
Funzioni avanzate per fresatrice
Interfaccia del connettore
| SPILLO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Segnale TTL | --- | 0 V | --- | GND | --- | UN | 5 V | B | R |
| Cavo | --- | Arancia | --- | Terra | --- | Giallo | Rosso | Verde | Marrone |
