| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Numero di modello: | ES-19 |
| Quantità di ordine minimo: | 1 SET |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 1 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1000 SET al mese |
introduzione al prodotto
ES-19 è il DRO incorporato di ultima generazione lanciato da Easson nel 2015. ES-19 è progettato per essere il DRO incorporato dal costo più basso possibile, elegante e affidabile, facilissimo da installare e che soddisfa i requisiti da sogno anche del cliente più esigente.
Autotex viene utilizzato come membrana chiave della serie ES, offre un'eccellente resistenza chimica ai solventi industriali più comunemente utilizzati e un'eccellente durata dell'interruttore, la cui durata prevista è di 100.000 volte.
Interfacce dati complete
Grazie all'ultimo processore DP-20 personalizzato di Easson, ES-19 offre una scelta molto completa di interfacce esterne per la connettività con il mondo esterno, come USB 2.0, UART (3,3 V), RS232C.
USB 2.0 e UART (3,3 V) sono un'interfaccia incorporata standard, RS232C
Easson fornisce API complete ed estremamente semplici ed esempi di programmazione di codici sorgente per aiutare i clienti a gestire l'interfaccia ES-19 con il computer o il controller della macchina nel più breve tempo possibile.

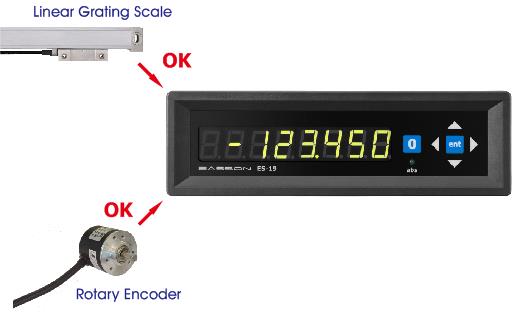

ES-19 funziona con qualsiasi scala lineare o encoder rotativo dotato di segnale di uscita in formato digitale standard A Qual B (TTL o RS422). La visualizzazione delle cifre in uscita può essere selezionabile in Lunghezza o Angolo.
Controlli e trigger esterni completi
ES-19 viene fornito standard con 2 uscite di posizione digitale e un ingresso per il blocco della posizione del grilletto dell'interruttore a pedale.
Un circuito di blocco della posizione della sonda con trigger tattile in tempo reale di grado microsecondo per una sonda con trigger tattile ad alta precisione è disponibile come opzione di acquisto opzionale.
Specifica tecnica
| Fornitura | CC 5 V ± 5% | |
| Segnale di input | TTL/RS-422 | |
| Larghezza di banda del segnale | 250 KHz | |
| Risoluzione | Lunghezza | 5/1 / 0,1μm |
| Angolo | 0,0001 - 1 grado | |
| Interfaccia | Standard | USB/UART (3,3 V) |
| Opzionale | RS232C | |
| Input Output | 1 ingresso/2 uscite | |
| Interfaccia sonda | Opzionale | |
| Funzioni del visualizzatore | zero chiaro | |
| addominali/inc | ||
| numero preimpostato | ||
| rif. memoria | ||
| spegnere la memoria | ||
| trovare il centro | ||
| Compensazione dell'errore lineare | ||
| Compensazione degli errori non lineari | ||
DRO orientato al 100% ad alta precisione
Grazie al sofisticato processore DP-20, ES-19 offre una delle funzioni di compensazione degli errori non lineari più accurate in questo settore e una funzione avanzata di filtraggio delle vibrazioni. ES-19 è un DRO orientato al 100% ad alta precisione.
La compensazione dell'errore non lineare può aumentare la precisione della misurazione del sistema nel modo più semplice ed efficace.
Installazione
Interfaccia del connettore
| SPILLO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Segnale TTL | --- | 0 V | --- | TERRA | --- | UN | 5 V | B | R |
| Cavo | --- | Arancia | --- | Terra | --- | Giallo |
