| Nome: | Scala lineare ottica | Parola chiave: | Righelli ottici |
|---|---|---|---|
| Mis. Standard: | 0,02 millimetri | Mis. Lunghezza: | 50-1200 millimetri |
| Risoluzione: | 5 µm | Struttura: | Supporto verticale a 5 cuscinetti |
| Utilizzo: | Fresatrice ad alta precisione, smerigliatrice | Segnale di uscita: | TTL (A Qual B) |
| Evidenziare: |
Encoder lineare assoluto a 6 molle,Encoder lineare assoluto Dro System,Scala lineare assoluta del sistema Dro |
||

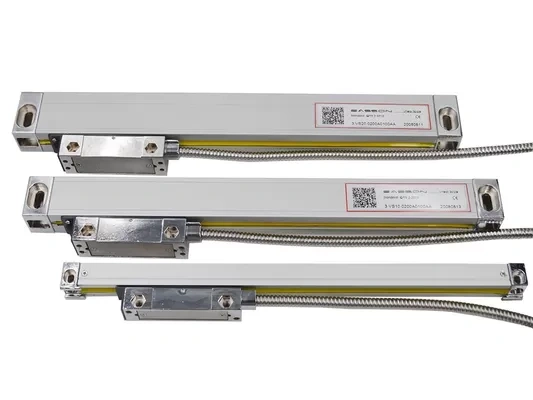

Encoder lineare assoluto di alta qualità con design verticale a 6 molle con sistema di lettura digitale
Specifiche di prodotto
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200 mm | Ogni 50 mm per lunghezza | Non disponibile | ||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm per lunghezza | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
VA10 / VA 11/ VA 12/ VA Serie 13
Interfaccia del connettore

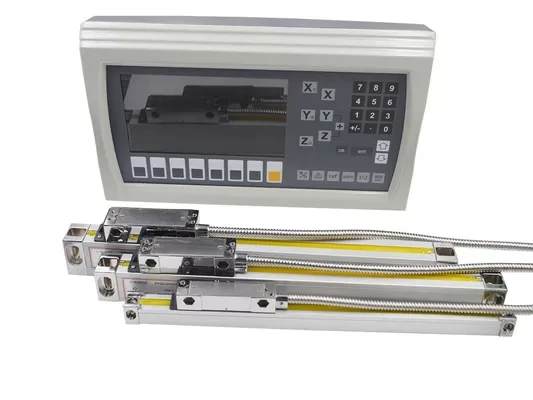

L'encoder lineare assoluto utilizza pin placcati in oro per evitare una cattiva connessione e anticorrosione, ha un piccolo PCB all'interno del connettore che consente alla scala lineare assoluta della serie VA di incorporare i dati di compensazione laser e di collegarsi direttamente al nostro DRO LCD, garantendo l'elevata precisione di misurazione.
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Descrizione del prodotto
Sistema di misurazione ottica avanzato

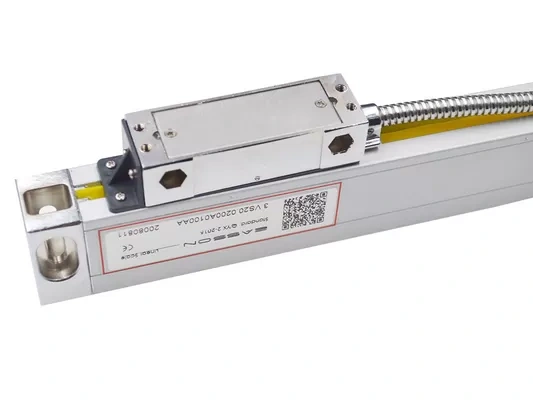

Il supporto scorrevole delle bilance della serie VS / VA, utilizzando un design a 5 cuscinetti e 6 molle per il trasduttore lineare a reticolo ottico, assicura che le scale VA non siano influenzate dall'installazione, la molla può regolare l'angolo quando l'installazione dell'operatore non è corretta per l'allineamento.
La testina del lettore è ancora nel migliore dei modi sulla griglia di vetro, la precisione della scala VA è completamente diversa rispetto a quella del GS o di un altro marchio nella Cina continentale.
La bilancia VA ha un piccolo PCB all'interno del connettore a 9 PIN, i dati di compensazione laser sono memorizzati all'interno, con il nostro display digitale LCD, i dati di compensazione caricheranno direttamente il file ECF (file di compensazione) nel DRO, precisione fino a ±2μm.
Prova di invecchiamento
La testina del lettore di Easson Optical Linear Scale deve essere accesa per un test di invecchiamento di 72 ore prima del montaggio,
assicurarsi che tutta la qualità della scala lineare sia affidabile.
Calibrazione laser al 100%.
Tutte le righe in vetro dell'encoder lineare vengono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione della misurazione sia conforme al 100% alle specifiche.
