| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | VA20 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Cartone |
| Tempi di consegna: | 5 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 3000 pezzi al mese |
| Nome: | Encoder lineare sigillato | Mis. Standard: | 0,02 millimetri |
|---|---|---|---|
| Mis. Lunghezza: | 1300-3000 millimetri | Risoluzione: | 5 µm |
| Struttura: | Supporto verticale a 5 cuscinetti | Applicazione: | Fresatrice ad alta precisione, smerigliatrice |
| Segnale di uscita: | TTL | Parola chiave: | Sistemi di encoder lineari |
| Evidenziare: |
Encoder lineare in vetro di design a 6 molle,Scala lineare di lettura digitale verticale,Scala lineare a lettura digitale sigillata |
||

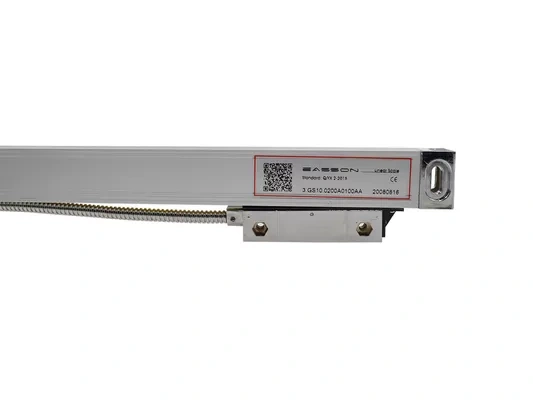

Bilancia in vetro con encoder lineare verticale a 6 molle ad alta precisione con sistema di lettura digitale
Specifiche di prodotto
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200mm | Ogni 50 mm per lunghezza | Non disponibile | ||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm per lunghezza | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000 mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Esistono in realtà due tipi di encoder: encoder lineari ed encoder rotativi. I codificatori lineari, su cui ci concentreremo qui, leggono i movimenti lungo il percorso della scala retta. Gli encoder rotativi vengono utilizzati per misurare i movimenti in una rotazione. Gli encoder rotativi e lineari sono simili nel funzionamento ma sono progettati per interpretare movimenti diversi.
Dimensioni di installazione
VA20 Serie
Interfaccia del connettore
L'encoder lineare assoluto Easson utilizza pin placcati in oro per evitare una cattiva connessione e anticorrosione, ha un piccolo PCB all'interno del connettore che consente alla scala lineare assoluta serie VA di incorporare i dati di compensazione laser e di collegarsi direttamente al nostro DRO LCD, garantendo la elevata precisione di misurazione.
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | GND | GND |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Descrizione del prodotto
Sistema di misurazione ottica avanzato
Il supporto scorrevole delle bilance della serie VS / VA, utilizzando un design a 5 cuscinetti e 6 molle per il trasduttore lineare a reticolo ottico, assicura che le scale VA non siano influenzate dall'installazione, la molla può regolare l'angolo quando l'installazione dell'operatore non è corretta per l'allineamento.
La testina del lettore si adatta ancora nel modo migliore alla griglia di vetro, la precisione della scala VA è completamente diversa rispetto al GS o ad altri marchi nella Cina continentale.
La bilancia VA ha un piccolo PCB all'interno del connettore a 9 PIN, i dati di compensazione laser sono memorizzati all'interno, con il nostro display digitale LCD, i dati di compensazione caricheranno direttamente il file ECF (file di compensazione) nel DRO, precisione fino a ±2μm.
Prova di invecchiamento
La testina del lettore di Easson Optical Linear Scale deve essere accesa per un test di invecchiamento di 24 x 3 ore prima del montaggio.
assicurarsi che tutte le scale lineari funzionino in modo affidabile per lungo tempo.
Calibrazione laser al 100%.
Tutte le righe in vetro dell'encoder lineare vengono ispezionate e calibrate individualmente dal nostro interferometro laser interno per garantire che la precisione della misurazione sia conforme al 100% alle specifiche.
