| Luogo d'origine: | Repubblica Popolare Cinese |
|---|---|
| Marchio: | Easson |
| Certificazione: | CE |
| Numero di modello: | VS20 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Dettagli sul confezionamento: | Custodia in compensato |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di fornitura: | 1500 pezzi al mese |
| Nome: | Encoder lineari per la misurazione della lunghezza | Parola chiave: | Codifica scala lineare |
|---|---|---|---|
| Applicazione: | Tornio lungo, alesatrice | Mis. Lunghezza: | 1300-3000 millimetri |
| Risoluzione dello schermo: | 0,005 millimetri | Garanzia: | 13 mesi |
| Alimentazione elettrica: | CC 5 V | Segnale di uscita: | TTL (A Qual B) |
| Evidenziare: |
Encoder lineare per scala di vetro per smerigliatrice,Encoder lineare per scala di vetro per tornio,Encoder in vetro 1300 3000 mm |
||

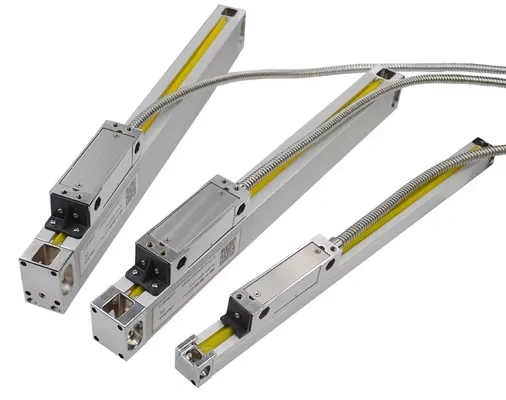

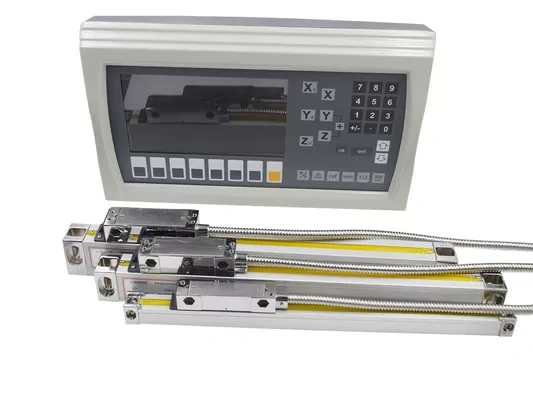

Scala dell'encoder lineare di alta qualità con risoluzione 5um/1um per fresatrice per tornio
Descrizione del prodotto
Caratteristiche:

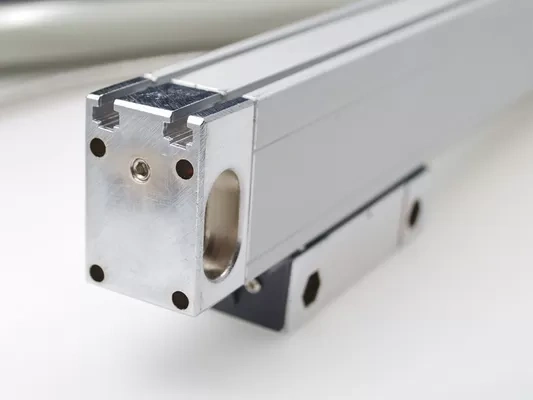

1. Il corpo della bilancia adotta un design con doppia scanalatura a T, che è comodo per gli utenti per installare e correggere il corpo della bilancia.
2. La scala lineare può essere collegata a un sistema a pressione positiva, il livello di protezione può raggiungere IP65.
3. L'encoder lineare ha tre superfici di montaggio di riferimento, che possono adattarsi in modo flessibile a vari tipi di macchine utensili.
Prova di invecchiamento
Il test di invecchiamento evidenzia difetti nel processo, nella progettazione, nei materiali e in altri aspetti dei dispositivi elettronici prima che lascino la fabbrica. Pertanto, è di grande importanza per le aziende modificare la progettazione dei prodotti in tempo, in modo che i prodotti possano essere venduti dopo che sono invecchiati e stabili, migliorando così la qualità del prodotto e la reputazione sul mercato.
Specifiche di prodotto
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880 mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200mm | Ogni 50 mm | Non disponibile | ||||||
| 1300-3000mm | Non disponibile | Ogni 100 mm | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000 mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni di installazione
VS20 Serie
Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | GND | GND | GND | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Calibrazione laser al 100%.
Tutti gli encoder lineari vengono ispezionati e calibrati individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.
Rapporto di precisione nel codice QR
Su ogni codificatore lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
