| Nome: | Mini Mulino Dro | Parola chiave: | Mini tornio Dro |
|---|---|---|---|
| Utilizzo: | Tornio lungo, alesatrice | Mis. Lunghezza: | 1300-3000 millimetri |
| Risoluzione dello schermo: | 5 µm | Garanzia: | 13 mesi |
| Alimentazione elettrica: | CC 5 V | Segnale di uscita: | TTL |
| Evidenziare: |
Encoder lineare con scala di misurazione in vetro,Encoder lineare con scala in vetro VS20,Encoder lineare ottico Easson VS20 |
||

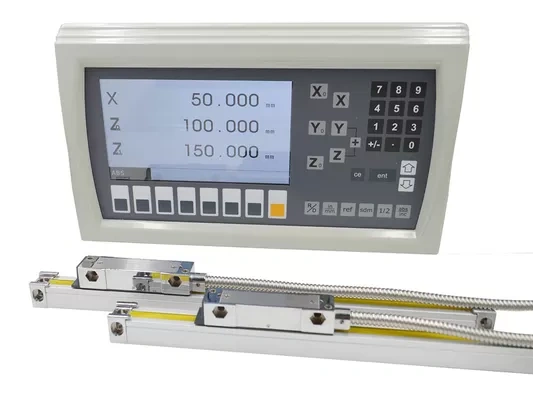

Scala per encoder lineare a lunga distanza ad alta precisione per alesatrici per tornio di fresatura di grandi dimensioni
Sistema di misurazione ottica avanzato
1. Struttura avanzata a sei molle e push-pull per garantire una ripetibilità inferiore a 2 micron;
2. Analisi e progettazione meccanica avanzata per garantire una velocità dinamica superiore a 120 m/min
Prova di invecchiamento
La testina del lettore di Easson Optical Linear Scale deve essere accesa per un test di invecchiamento di 72 ore prima del montaggio Il test di invecchiamento evidenzia difetti nel processo, nella progettazione, nei materiali e in altri aspetti dei dispositivi elettronici prima che lascino la fabbrica. Pertanto, è di grande importanza per le aziende modificare la progettazione dei prodotti in tempo, in modo che i prodotti possano essere venduti dopo che sono invecchiati e stabili.
Specifiche di prodotto
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Norma di misurazione | Scala in vetro - Periodo di reticolo: 20μm (0,02 mm) | ||||||||
| Sistema di rilevamento ottico | Sistema trasmissivo a infrarossi: lunghezza d'onda 880mm | ||||||||
| Sistema di trasporto delle diapositive | Sistema di supporto verticale a cinque cuscinetti | ||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 50-1200 mm | Ogni 50 mm | Non disponibile | ||||||
| 1300-3000 mm | Non disponibile | Ogni 100 mm | |||||||
| Precisione | 50-450 mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000 mm | -- | ±10μm/m | |||||||
| Ripetibilità | 2μm (0,002 mm) | ||||||||
| Istersi | 3μm (0,003 mm) | ||||||||
| Protezione | IP53 | ||||||||
| Alimentazione elettrica | CC 5 V ± 5% | ||||||||
| Segnale di uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |

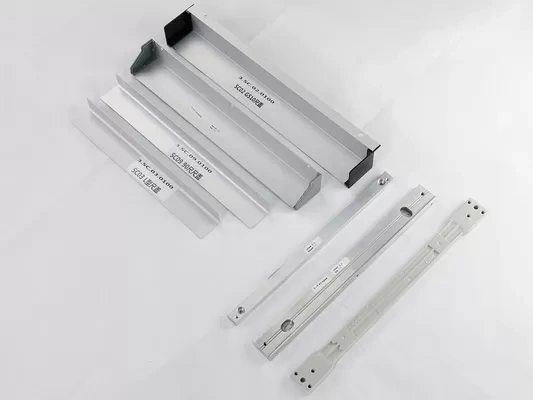

Dimensioni di installazione
VS20 Serie
Caratteristiche:
1. Il corpo della bilancia adotta un design con doppia scanalatura a T, che è comodo per gli utenti per installare e correggere il corpo della bilancia.
2. La scala lineare può essere collegata a un sistema a pressione positiva, il livello di protezione può raggiungere IP65.
3. L'encoder lineare ha tre superfici di montaggio di riferimento, che possono adattarsi in modo flessibile a vari tipi di macchine utensili.

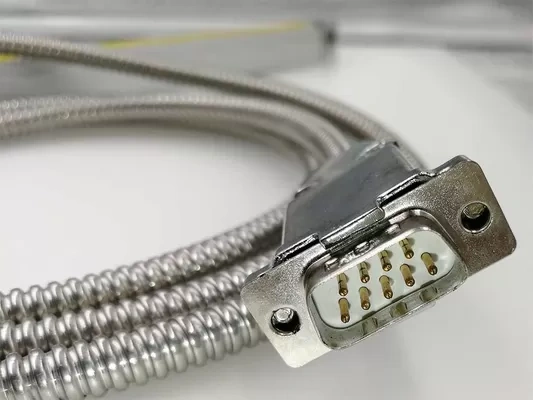

Interfaccia del connettore
DSUB 9PIN
| SPILLO | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | —— | —— | UN- | Giallo |
| 2 | 0 V | Arancia | 0 V | Bianco |
| 3 | —— | —— | B- | Rosso |
| 4 | TERRA | TERRA | TERRA | TERRA |
| 5 | —— | —— | R- | Nero |
| 6 | UN | Giallo | UN | Verde |
| 7 | 5 V | Rosso | 5 V | Marrone |
| 8 | B | Verde | B | Blu |
| 9 | R | Marrone | R | Grigio |
Calibrazione laser al 100%.
Tutti gli encoder lineari vengono ispezionati e calibrati individualmente dal nostro interferometro laser interno per garantire che la precisione di misurazione sia conforme al 100% alle specifiche.

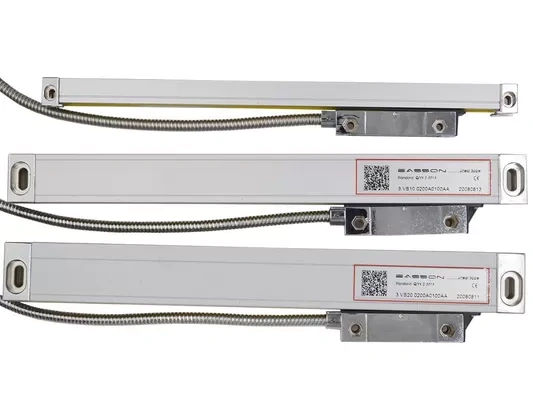

Rapporto di precisione nel codice QR
Su ogni codificatore lineare è stampato un codice QR, utile per gli utenti per visualizzare il rapporto di precisione dell'ispezione di fabbrica.
