| Nome: | Sistemi di misurazione visiva | Parola chiave: | Macchina di misurazione visiva |
|---|---|---|---|
| Utilizzo: | Macchinari, Ottica, Reparto Collaudo | Modalità di funzionamento: | Manuale degli assi XYZ |
| Risoluzione dello schermo: | 0,5 μm | Precisione: | (3+L/200)μm |
| Alimentazione elettrica: | 220 V 50 Hz | Campo di misura: | 400X300X250 mm |
Caratteristiche
Specifica tecnica
| Tipo di modello | 2515 | 3020 | 4030 |
| Campo di misura (mm) | 250×150×150 | 300×200×200 | 400×300×250 |
| Dimensione complessiva (mm) | 1000×600×1400 | 1200×720×1600 | 1200×720×1600 |
| Dimensioni del vetro del tavolo da lavoro (mm) | 289×189×10 | 339×239×10 | 439x339x12 |
| Peso lordo (kg) | 170 | 280 | 410 |
| Carico massimo della tabella (chilogrammi) | 20 | 20 | 20 |
| Precisione della misurazione (μm) | 3+L/200 | ||
| Ripetibilità (mm) | 0,002 | ||
| Ingrandimento | Ingrandimento ottico 0,7-4,5X, ingrandimento immagine 20-125X | ||
| Risoluzione di visualizzazione dell'asse | 0,5 μm | ||
| Sistema di illuminazione | Sorgente luminosa a otto aree con due sistemi di posizionamento laser | ||
| Operazione | Manuale dell'asse XYZ | ||
| Lente | Lente ottica manuale | ||
| Sistema di visione | Telecamera con otturatore globale CMOS da 1/2'' ad alta risoluzione | ||
I componenti chiave di Easson VMM, tra cui l'encoder lineare a reticolo assoluto, l'obiettivo, il sistema di controllo del movimento e il software di misurazione, sono tutti sviluppati e prodotti in modo indipendente dalla nostra azienda. Questo ci permette di fornire ai nostri clienti prodotti di altissima qualità ai prezzi più competitivi

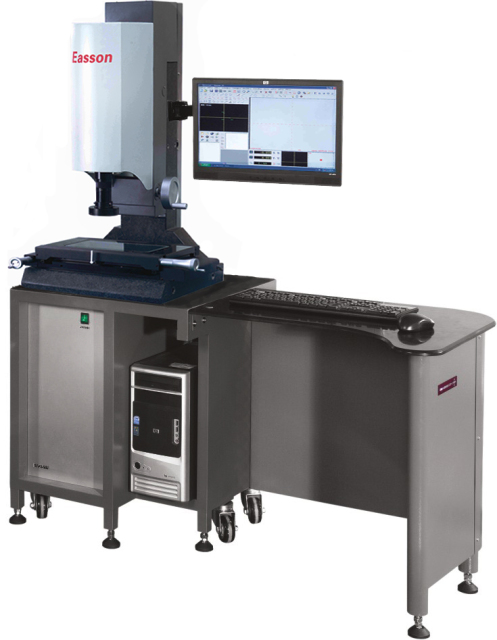

La macchina di misurazione video utilizza marmo ad alta precisione come base del corpo macchina, accoppiato con un tavolo ad alta precisione. L'asse XYZ è dotato di un sistema di misurazione a scala lineare ottica con una risoluzione di 0,5 micron. L'asse XYZ ha una precisione di misurazione di (3 + L / 200) μm.
Misurazione multipla 2D/3D
Le macchine di misura video possono collaborare con il tastatore ad alta precisione Renishaw del Regno Unito per misurazioni multiple 2D / 3D. Caratteristiche funzionali: misurazione dell'altezza, misurazione del piano, misurazione della sfera, misurazione del cilindro, misurazione del cono, misurazione del cerchio interno, misurazione del cilindro interno ecc.
